特點和用途：

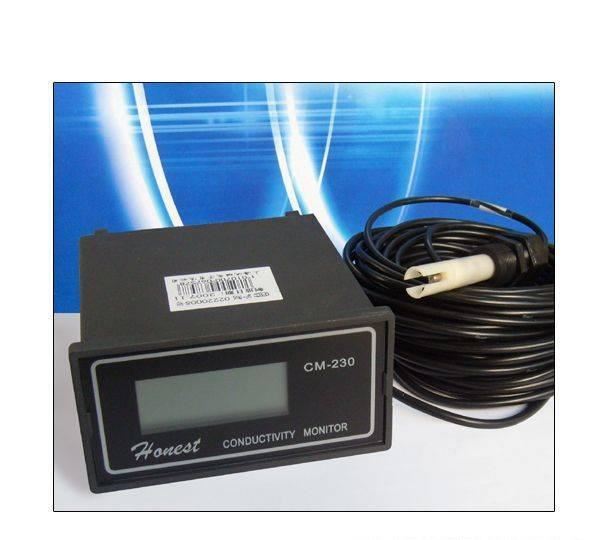

CM-230型電導率監視能對純水和一般水溶液的電導率值進行長時間連續測量和監視，采用開孔插入式安裝，具有溫漂自動補償電路，確保了產品的測量精度，它廣泛適用于離子交換，反滲透等制水設備原水和產水水質的電導率值測量、監視。
主要技術性能：
- 測量范圍：02000μS/cm
分為0
20.00μS/cm、0200.0μS/cm、02000μS/cm三檔量程手動切換；
顯式方式：位，0.5″LCD電導率直讀顯示(帶背光顯示)；
溫度補償：自動溫度補償,基數25,補償范圍0
60；
- 測量精度：±2（F·S）；
- 電極配置：1.00cm-1塑料鉑黑電極，4’管道式螺紋連接，導線長度5m；
- 信號輸出：420mA電流信號(無電流)；
- 儀器尺寸：
面框尺寸:96×48(mm)
開孔尺寸:91×45(mm)
儀器深度:100(mm)
- 儀器工作電源：AC220V±10、50Hz；
- 儀器工作條件：
環境溫度：050
相對濕度：
85
介質溫度：0
50產品檢驗依據：JB/T6855；

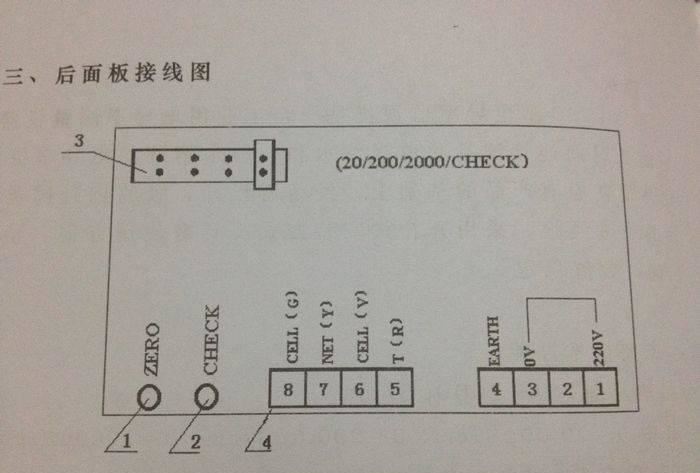

接線詳細圖：（如下）

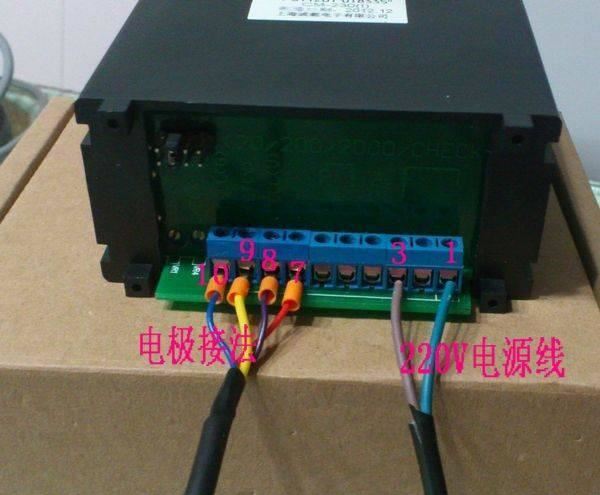

接線說明
（1）（3）AC220V±10％接入端（2）空（4）接地 （5）（6）電流環接線端子，420mA對應每一量程0滿度值（μs/cm） （7）紅線接T（R） （8）紫線接CELL（V） （9）黃線接NET（Y） (10)藍線接CELL（W）
ZERO-儀表調零鈕（電極干燥狀態，儀表顯示不為零時，調節此鈕使其指示為零）。
CHECK-電極常數調節鈕（將短路插片移至CHECK位，調節此電位器使儀表指示為電極常數值）。

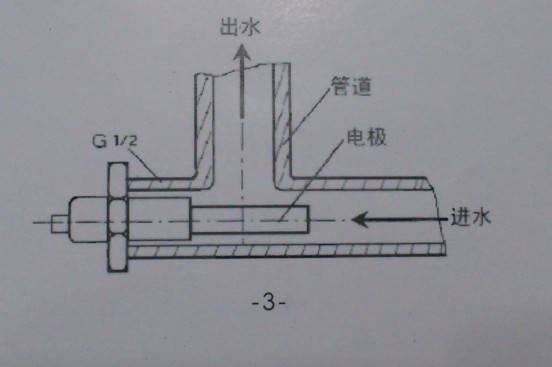

電極安裝
安裝注意事項：
（1）、電極應安裝在管路中位置較低、流速穩定且不易產生氣泡處；
（2）、電導池平裝和豎裝都應深入到活動水體；
（3）、測量信號屬于微弱電信號，其采集電纜應獨立走線，禁止和動力線、控制線連接在同一組電纜接頭或端子板中，以免受潮干擾或擊穿損壞測量單元；
（4）、測量電纜需加長時，請與廠家聯系或供貨前約定。
設置
儀表安裝完畢后，接通電源，請進行如下操作：
1、常數校正：
將后面板短路插片K1移至CHECK（校正位）置，顯示屏顯示的數據為電極常數值，如遇所配電極常數不符，可調節CHECK調節鈕使其相符。
2、量程選擇：
將后面板短路插片移至不同的量程檔，可實現量程切換。為獲得分辨率請選擇合適量程。量程太大，讀數精度會有所降低。顯示為“1”時，表示被測溶液的導電率超過該量程，此時應切換至高一檔的量程。
儀器套件
1. 電導儀 1臺
2.傳感器 1支
