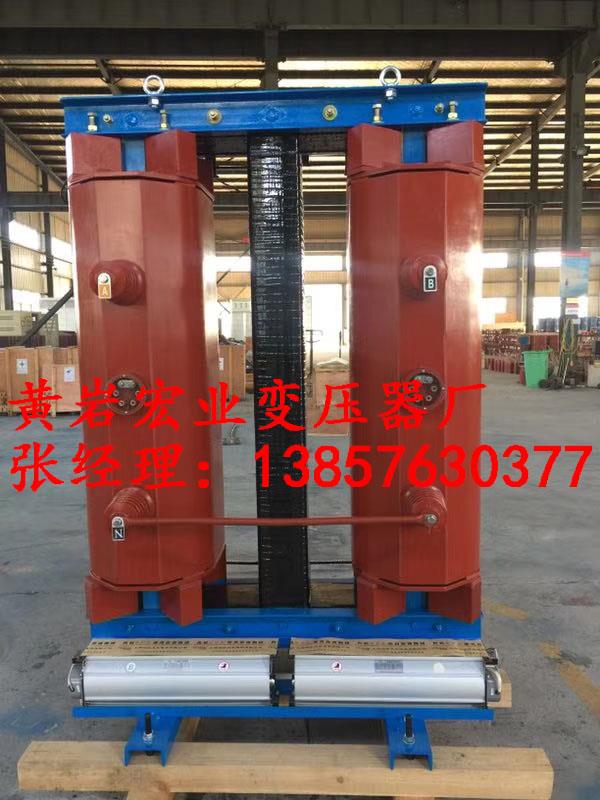

逆斯科特干式變壓器主要用于將牽引變壓器二次輸出的27.5kV電源變?yōu)?0.5kV或0.4kV三相四線供電電源，一般作為牽引變電站的站用電源。

一、產品介紹：

  27.5KV鐵道所用變壓器適合電氣化鐵道牽引變電所、開閉所、AT所、分區所，把鐵道牽引變壓器27.5KV電壓轉變變?yōu)?00V或230V電壓。為牽引變電所提供內部照明、控制保護、風機、操作機構等電源。27.5KV鐵道所用變壓器為環氧樹脂澆注干式變壓器，具有防火、耐潮、無污染、免維護、絕緣水平高、抗短路等特點。低損耗、低噪音、免維護、節能效果明顯。并可配置溫度監測與保護系統，具有自動啟停風機、超溫報警、跳閘等功能。由于電氣化鐵道牽引供電系統具有諧波含量高、電壓波動大、使用環境惡劣等特點，27.5KV鐵道所用干式變壓器對產品的制造要求更高。因此，在制造時，采用特有的澆注變壓器局放控制技術和內應力控制工藝，把變壓器的內部絕緣控制在理想的狀態，從而確保了變壓器的關鍵性能。

二、執行標準

GB 1094.1- 2013     《電力變壓器》

GB 1094.11-2007     《干式變壓器》

GB/Tl0228 -2015    《干式電力變壓器技術參數和要求》

GB 1094.3- 2013      《電力變壓器絕緣水平和絕緣試驗》

TB/T 2805-1997      《 電氣化鐵道牽引變電所供電設備絕緣水平》

三、結構特點：

   1．鐵心    采用進口優質冷軋低損耗硅鋼片，45°全斜接縫，鐵軛穿心螺桿加緊，拉板結構，心柱玻璃絲帶綁扎等工藝。降低變壓器的空載損耗、空載電流和噪音。

    2. 線圈    低壓采用多層圓筒式，高壓采用分段圓筒式。環氧樹脂真空澆注。高壓線圈首末端加成型角環并加強絕緣，提高變壓器抗雷電沖擊能力。高低壓線圈之間加環氧絕緣筒，提高了變壓器的工頻耐壓水平。

    3.器身     器身用軸向壓釘壓緊及防震硅橡膠墊塊，提高了變壓器的抗突發短路能力。

    4.外絕緣   考慮牽引變電站的使用環境，外絕緣爬距按35KV電壓等級設計，采用長度為340mm的絕緣子。

四、技術規范：

     電壓組合：27.5（二相）/0.4（三相）

   分接范圍：+/-5%或+/-2x2.5%（或按用戶要求）

   額定容量：30~2500kVA（或按用戶要求）

   調壓方式：無勵磁調壓（或按用戶要求）

    阻抗電壓：6%（或按用戶要求）

    聯接組別：逆斯科特

五、使用條件：

滿足下列要求的使用條件為正常使用條件：

a.海拔

海拔不超過1000m。

b.環境溫度

高氣溫 +40℃

高日平均氣溫 +30℃

高年平均氣溫 +20℃

低氣溫 -30℃(適用于戶外式變壓器)

低氣溫 -5℃ (適用于戶內式變壓器)

c.電源電壓的波形

電源電壓的波形似于正弦波。

d.多相電源電壓的對稱性

多相變壓器所連接的電源電壓應近似對稱

六、27.5KV鐵道所用干式變壓器訂貨須知：

1.產品型號

2.額定容量

3.額定電壓及高壓分接范圍

4.相數

5.額定頻率

6.連接組標號

7.冷卻方式

8.保護等級

9.使用條件

10.絕緣水平

11.采用標準

12.其他特殊要求
