、接線關系：
1、485接口（4芯航插）：1-485A；2-485B；3-電源+；4-GND。
2、格雷碼接口（19芯航插）： 1—13為數據D0-D12，19為公共端。
3、模擬量接口（6芯航插）：1-485A；2-485B；3-4-20mA +；4-4-20mA -；5-電源+；6-GND
四芯航插示意圖 6芯航插示意圖
五、儀器安裝和校準

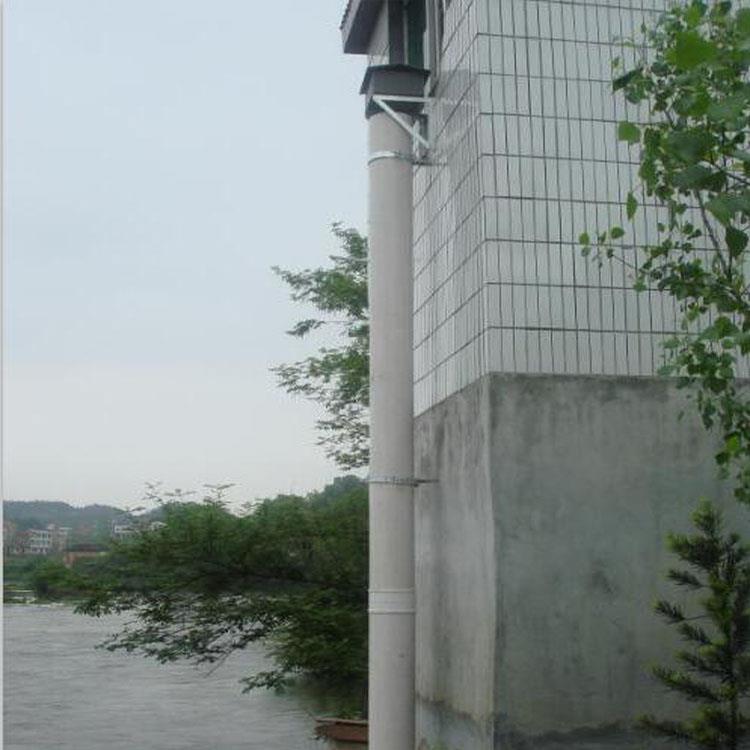

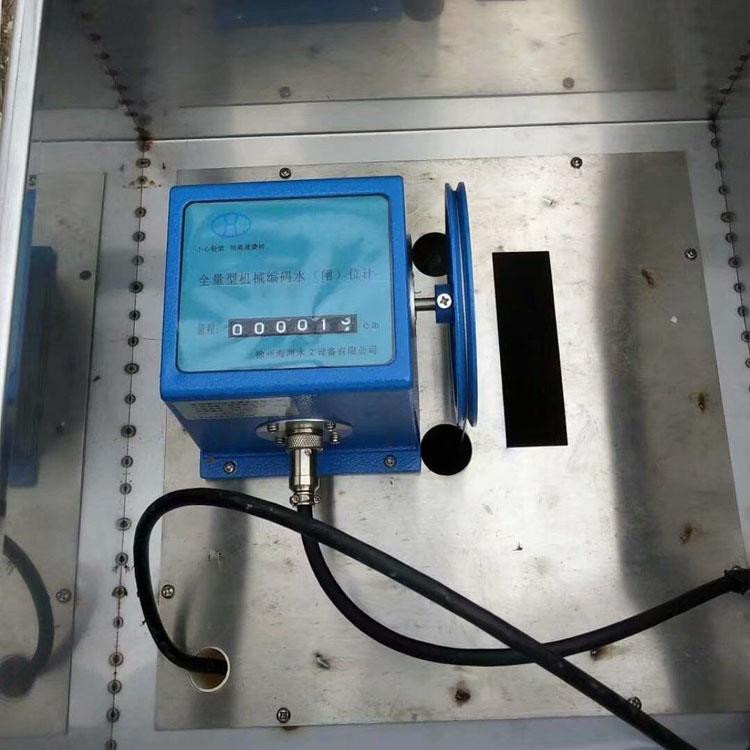

（1）、將儀器用4個M4×20螺釘固定在工作平臺上。使浮子、平衡錘與測井內壁保持一定距離。
（2）、將Φ0.8mm不銹鋼絲繩的一頭從工作平臺上方穿過平衡錘過線孔。
（3）、將重錘與鋼絲繩固定、鎖緊，然后將平衡錘慢慢沉放至井底。
（4）、將鋼絲繩的另一端繞于水位輪的“V”型槽中，并預留長1.2米，剪斷。
（5）、將鋼絲繩穿過浮子過線孔，將鋼絲繩與浮子懸吊帽固定、并在懸吊帽中塞入橡膠墊，然后將浮子帽與浮子擰緊。
（6）、將浮子慢慢沉放入測井，直至接觸水面為止。
（7）、檢查上述（1）至（7）步驟，如一切正常，可緊固水位輪的兩個緊固螺釘。
（8）、校準：用手指輕輕地將鋼絲繩提起，使其稍離開水位輪，然后轉動水位輪，使機械計數器顯示數值與實際水位值相符，然后再緩慢放下鋼絲繩，使實際水位、機械顯示和上位接收裝置讀到的數據一致（允許機械顯示數與上位接收數相差一個字）。在現場或在觀察室觀測水位變化，如一切正常，即告儀器安裝和校準工作完成。
六、安裝使用及注意事項：
1、本傳感器屬于高精度儀器，安裝時嚴禁敲擊和摔打碰撞。
2、接線務必正確，錯誤接線可能會導致傳感器內部電路損壞。
