產品描述：
康美風為中小型風管加工企業和施工企業提供了精簡型風管生產線。這些設備既可以作為單機使用，又可以與其他單機配合組成簡易風管生產線。精簡型風管生產線既適合小型風管加工廠，更可直接帶到工地現場。采用PLC控制，觸摸屏操作，還配有風管專用軟件，簡單易學，僅需一人操作，節省人工。
精簡型風管生產線按其工作功能和生產功能可分為: 開料生產一線，TDF (共板法蘭)生產二線，TDF、TTF/LT(插接式法蘭機)帶折邊生產三線。

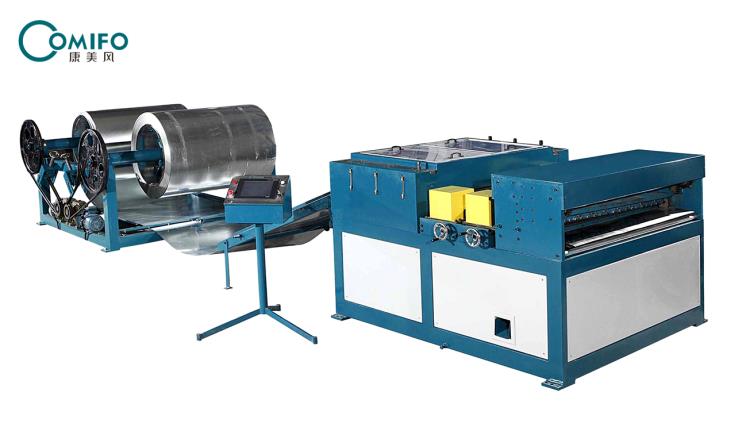

風管生產二線由料架，調平壓筋，沖方口，沖尖角，液壓剪切組成。采用全電腦PLC控制，觸摸屏操作，可根據操作要求設置任意尺寸進行下料，該生產線加工速度為18米/分，精度為：長度誤差±0.5mm，對角線誤差為±0.5mm， 標準開料架承重5噸，可根據客戶要求配套。全自動下料生產，節省時間，人工和板材用量。
該生產線可滿足風管板料下料，同時可以為TDF（共板法蘭）下料工作，康美風風管生產二線與TDF法蘭成型機，轆骨機，折邊機配套，加上相應的角碼便能生產高質量共板法蘭風管。
產品參數：
| 型號 | 料寬 | 料厚范圍 | 速度 | 剪切誤差 | 對角線誤差 |
| CAL2-1.2x1300 | 1300mm | 0.4-1.2mm | 0-18m/min | ±0.5mm | ±0.5mm |
| CAL2-1.2x1600 | 1600mm | 0.4-1.2mm | 0-18m/min | ±0.5mm | ±0.5mm |
基本配置：
1.電動送料架兩個
2.調平壓筋裝置一套
3.液壓沖方口剪角四套連模具
4.液壓剪切裝置一套
5.控制系統及觸摸屏操作面板一套
工作原理：卷料-調平-壓筋-沖方口-沖尖角-剪切
說明：
1.定尺開料，可直接與等離子切割機配合使用
2.1 C/S插骨剪角，可剪”L”, “U”, “口” 型的各種剪角，可與”C骨和S插條配合使用
2.2 TDF共板法蘭的各種連接方法定位剪角，可與TDF共板法蘭機，折邊機配合使用
2.3剪切角可與角鐵法蘭或之字法蘭配合使用
3.TTF/LT 剪切角可與插式法蘭配合使用
