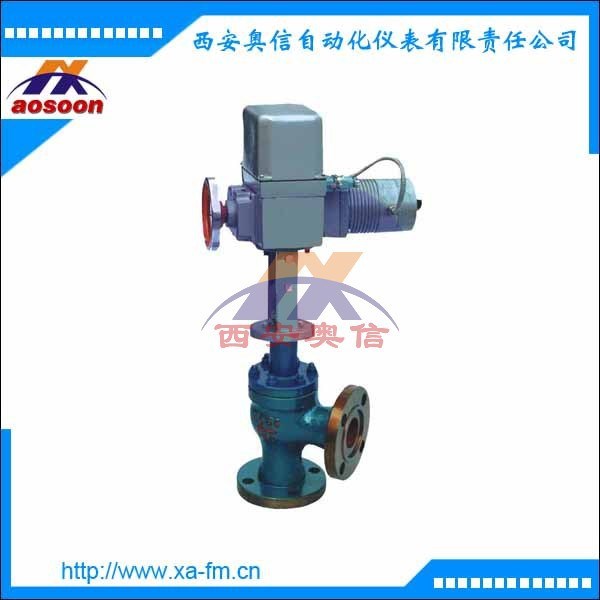

【西安奧信】ZAZS電動高壓角型調節閥 ZAZS-16 調節閥
產品描述
ZAZS 電動角型調節閥，由DDZ型直行程電動執行機構和角型閥兩部分組成。以單項交流220V電源為動力，接受0～10或mA或4～20mA直流信號，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。角形閥體積小、重量輕、閥芯采用頂導向結構，具有流路簡單、阻力小、易于沖洗的特點。適用于要求直角連接，介質為高粘度、含懸浮物和顆粒狀介質的調節。
技術參數
公稱通徑mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
額定流量系數Kv | 1.6 2.5 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | |
公稱壓力 MPa | 4.0 6.4 | |||||||||||
執 | ZAZS型 | DKZ-310 | DKZ-310 | DKZ-310 | DKZ-410 | DKZ-510 | ||||||
執行機構
有效推力（N） | 400 | 1000 | 4000 | 6400 | 6400 | ||||||
工作行程mm | 10 | 16 | 25 | 40 | 60 | ||||||
輸入信號范圍 | Ⅱ型：0 10mA DC Ⅲ型:4～20mA DC | ||||||||||
允許壓差（MPa） | 1.0～3.8 | 1.6 | 1.0 | 2.5 | 1.6 | 1.5 | 1.0 | 0.65 | 0.41 | 0.3 | |
流量特性 | 直線，等百分比 | ||||||||||
上閥蓋型式 | 普通型（常溫型） 熱片型（中溫型） | ||||||||||
介質溫度℃ | -20℃～ 250（常溫型）、-40～ 450（中溫型） | ||||||||||
可調比 | R＝30：1 | ||||||||||
法蘭標準 | JB79-59 | ||||||||||
輸入阻抗 | Ⅱ型：200 Ⅲ型：250 | ||||||||||
