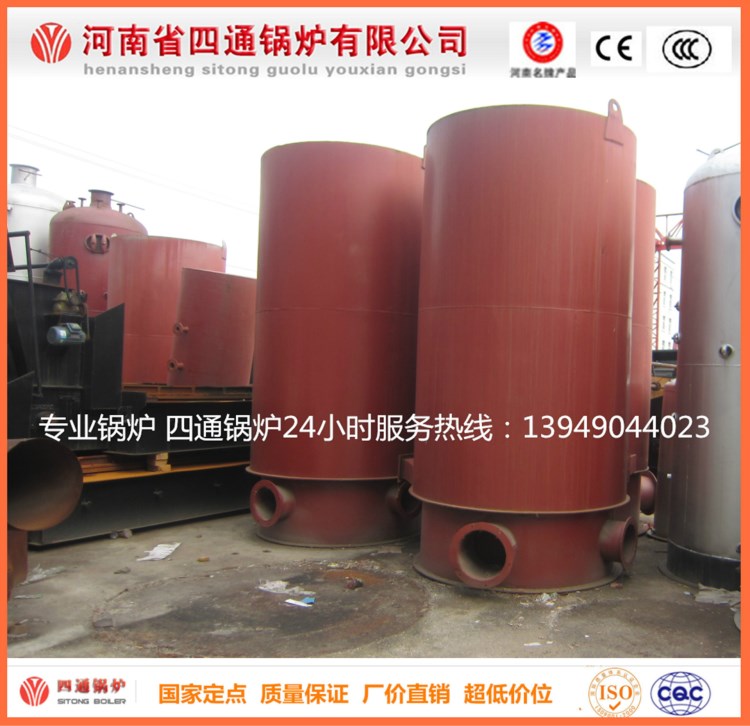

LRF系列立式燃煤熱風爐成品實拍圖

臥式燃煤熱風爐實拍圖片

燃油燃氣熱風爐實拍圖片

LRF立式燃煤熱風爐概述：

LRF系列熱風爐是新一代供熱產品，該產品采用多頭螺旋槽片換熱技術，將燃燒與換熱設計成一體化，使產品結構緊湊、布局合理，換熱強度大，升溫快，熱效率高。具有占地面積小、安裝操作方便，熱風干凈，性能穩定等特點。該熱風爐利用間接熱傳遞技術，以干凈的空氣為傳熱介質，為各行各業的用熱工藝提供理想的直接熱源，供熱溫度分為低溫（80~150℃）、中溫（200~300℃）、高溫（400~550℃）、三種檔次，客戶可根據烘干工藝的要求自由選擇。該產品廣泛用于化工、食品、藥材、煙草、陶瓷、建材等各種物料的烘干、噴涂、脫水。還可用于廠房、禮堂、農棚、畜舍等建筑的采暖以及地下礦區、地下工程等場所的除濕或升溫過程。

工作原理及主要設備性能特點:
該熱風爐的燃燒室與換熱器合為一體，采用全鋼板多層套筒式結構，其爐心下部為燃燒室，上部和四周為環行換熱器，空氣和煙氣均是雙回程，各行其道進行換熱。為了提高熱效率，采用多頭螺旋槽片換熱技術和紊流原理，減薄層流厚度，使空氣和煙氣在行進中不斷交換旋向，大大強化了換熱效果。主要工作過程：燃煤在爐膛內產生高溫煙氣，在風機的作用下進入煙環，與外側空氣進行熱交換后，經煙道由煙囪排出，冷空氣由鼓風機吹入熱風爐外殼，經爐頂流入爐膛外側空氣環，由熱風出口管道供給需干凈熱風的設備。
主要設備:該主要熱風由爐爐排、耐火磚、反射板、熱風爐本體、煙道及進風管道、除塵器、煙囪及其支架、引風機(含調節閥門)、鼓風機(含調節閥門)和專用測溫儀器等組成。
性能特點:
a、可以以煤、柴、油、氣為燃料。 b、以潔凈的熱空氣作為干燥介質，無污染。c、能耗低，熱效率高。d、自動測溫和顯示。
e、操作簡單，使用方便，配套設備全部國產，其性能指標達到國家先進水品水平。

WRF系列臥式燃煤熱風爐概述：

WRF系列臥式燃煤熱風爐是由機械鏈條爐排燃燒裝置以及根據特定工況設計的換熱器的有機組合體，是專為干燥系統配套使用，提供最高可達到550℃純凈熱風的的一種節能熱源。具有加熱無污染，輸出溫度穩定可調、熱效率高（可達90%以上）等特點。設備各項技術指標達到國內先進水平。廣泛應用于化工、糧食、礦產、開礦、食品、建材等行業，可作為加熱、干燥、烘焙、熱定型、取暖、溫室養殖以及庫房除濕等應用的理想熱源。該爐以煤為熱源，采用臥式布置及機械化燃燒方式，減輕了工人勞動強度，提高了燃燒效率，獨家設計為間接加熱、臥式板式結構，具有結構簡單、換熱效率高、節能顯著、灰塵對換熱器污染較少、熱應力均勻、避免了換熱死角、壽命長等優點。
產品結構
包括燃燒室、加熱室和預熱室三個部分，整機為臥式直聯全鋼、全保護套筒式結構，采用管路法蘭聯結，多層換熱空間采用連通管接通。多級逆順往復通道采用隔擋板控制折流。燃燒室與加熱室用焊接方法聯結在一起，加熱室與預熱室采用剛性聯結用螺栓擰合。
燃燒過程
冷空氣鼓風機自換熱器入口加壓迸入換熱器，通過換熱氣內排管壁與高溫煙氣以對熱流傳導的方式置換能量，再由換熱器出口排出具有一定溫度、風壓、流速的熱空氣并通過管道送至各種干燥器內實現物料干燥，換熱氣排管中高溫煙氣由下爐體產生，經換熱器后由煙道引風機煙筒排出，實現換熱全過程。

燃油燃氣熱風爐概述：

燃油燃氣熱風爐的燃料通過燃燒器燃燒，產生高溫燃氣。并借助具有強化換熱措施的熱風爐將高溫燃氣的熱量傳導給被加熱的空氣，高溫燃氣經熱量散發后溫度降低至250度以下由引風機排放大氣。需加熱的空氣通過選配的鼓風機強送入熱風爐，吸熱后溫度升至額定值從熱風出口送出，當熱風溫度達到額定的上限溫度時，燃燒器會自動停止燃燒或自動轉為小火焰燃燒；當熱風溫度降低到額定的下限溫度時，燃燒器又會重新點燃運行或轉為大火燃燒，升溫的速度可調進風閥來實現。

性能特點:
a、可以以煤、柴、油、氣為燃料。 b、以潔凈的熱空氣作為干燥介質，無污染。c、能耗低，熱效率高。d、自動測溫和顯示。
e、操作簡單，使用方便，配套設備全部國產，其性能指標達到國家先進水品水平。

適用范圍：

1.金屬表面涂裝--- 噴塑噴漆后的高溫固化。
2.制藥工業--- 中草藥材烘干。
3.糧食加工業--- 糧食干燥淀粉干燥。
4.食品工業--- 餅干烘烤、方便面、掛面烘干、傳送帶式烘干機。
5.木材加工業--- 木材干燥、纖維板、多合板烘干。
6.紡織印染--- 印花烘干、熱定型、熱風拉幅。
7.化工工業--- 化工原料干燥。
8.汽車工業--- 隧道式烘房

【 LRF系列立式燃煤熱風鍋爐—技術參數】

1.輸出溫度指輸入溫度在20℃時的溫升值。
2.輸出溫度高于300℃時，熱風爐內壁采用不銹鋼等耐高溫材料制造，價格另議。
3.煤的燃燒值按22990KJ/Kg計算。
4.設備布置圖來函備索。
5.輸出溫度在特殊設計時可達500℃-800℃，價格另議

RF-Y(Q)系列燃油燃氣熱風爐技術參數
