、產品概述：

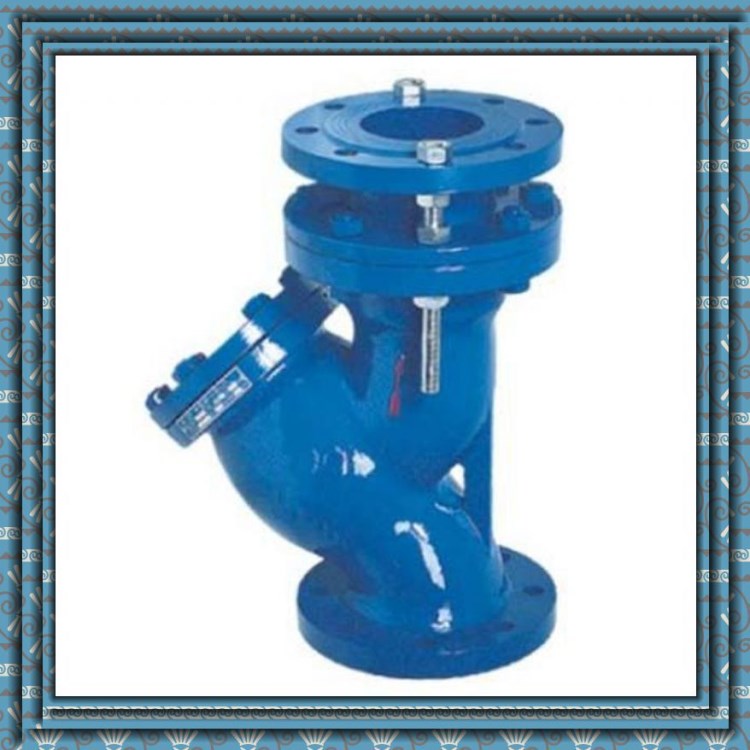

YSTF拉桿伸縮過濾器由Y型過濾器和伸縮接頭組合成，具有安裝長度可調，裝拆方便的特點。伸縮過濾器是Y型過濾器的一種延伸過濾器，是輸送介質管道上不可缺少的一種裝置。拉桿過濾器通常安裝在安全閥、減壓閥、泄壓閥、疏水閥、用汽設備或其它設備的端，用來過濾介質中的鐵銹、焊渣、顆粒等雜質，以保護閥門及設備的正常使用。當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口進入后面的閥門或設備，可保護壓縮機、泵、閥和其它設備及儀表等正常工作，廣泛應用于石油、化工、化纖、醫藥、食品等工業。
二、YSTF拉桿伸縮過濾器產品特點：抗污性強。排污方便；流通面積大。壓力損失小：結構簡單，體積小，重量輕。濾芯網材質。均為全不銹鋼制作。耐腐蝕性強。使用壽命長。過濾網密度：為l0—120目，介質：蒸汽、空氣、水、油品、或根據用戶要求定做。伸縮型特點：拉伸長度，較大位置可移伸100mm。有利于安裝方便．提高工作效率。
三、YSTF拉桿伸縮過濾器試驗壓力：
型 號 | 公稱壓力 PN(MPa) | 耐壓試驗壓力 (MPa) | 工作壓力 (MPa) |
YSTF-10 | 1 | 1.1 | 1 |
YSTF-16 | 1.6 | 1.76 | 1.6 |
四、YSTF拉桿伸縮過濾器主要零件材質：
零件名稱 | 管體 | 濾網 | 伸縮拉桿 | O形圈 |
材料 | 灰鑄鐵或 | 不銹鋼 | 碳鋼鍍鋅 | 丁腈橡膠 |
五、YSTF拉桿伸縮過濾器外形連接尺寸：
DN(mm) | L | H1 | H | D | D1 | DN | n | ||||
1.0MPa | 1.6MPa | 1.0MPa | 1.6MPa | 1.0MPa | 1.6MPa | 1.0MPa | 1.6MPa | ||||
50 | 310 | 155 | 195 | 165 | 165 | 125 | 125 | 18 | 18 | 4 | 4 |
65 | 380 | 183 | 245 | 185 | 185 | 145 | 145 | 18 | 18 | 4 | 4 |
80 | 420 | 210 | 295 | 200 | 200 | 160 | 160 | 18 | 18 | 8 | 8 |
100 | 460 | 250 | 344 | 220 | 220 | 180 | 180 | 18 | 18 | 8 | 8 |
125 | 540 | 305 | 415 | 250 | 250 | 210 | 210 | 18 | 18 | 8 | 8 |
150 | 610 | 358 | 485 | 285 | 285 | 240 | 240 | 23 | 23 | 8 | 8 |
200 | 750 | 450 | 602 | 340 | 340 | 295 | 295 | 23 | 23 | 8 | 12 |
250 | 795 | 503 | 710 | 395 | 405 | 350 | 355 | 23 | 23 | 12 | 12 |
300 | 860 | 578 | 815 | 445 | 460 | 400 | 410 | 23 | 23 | 12 | 12 |
350 | 1025 | 598 | 844 | 550 | 565 | 460 | 410 | 23 | 23 | 16 | 16 |
400 | 1150 | 618 | 872 | 565 | 588 | 525 | 525 | 25 | 30 | 16 | 16 |
訂貨須知：
過濾器型號、公稱通徑DN、流量系數KV、公稱壓力和壓差流量特性、適用溫度、帶附件。當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們閥門的為您審核把關。
如有任何疑問,您可以聯系我們,我們一定會盡心盡力為您提供的服
