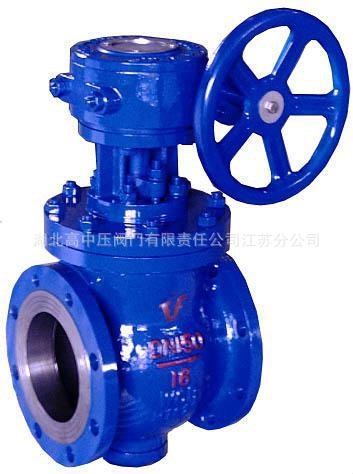

上裝式法蘭連接硬密封偏心半球閥
EFPQ940Y/H
?主要性能規范
公稱壓力 PN(MPa) | 試驗壓力(MPa) | 適用溫度 (℃) | 適用介質 | |
殼體 | 密封 | |||
0.25 | 0.375 | 0.275 | ≤280 | -供熱、供水、水處理系統； -鋼廠、電廠的灰渣系統； -礦山、礦漿系統； -循環水系統； -液固、氣固兩相介質輸送系統 |
0.6 | 0.9 | 0.66 | ||
1.0 | 1.5 | 1.1 | ||
1.6 | 2.4 | 1.76 | ||
2.5 | 3.75 | 2.75 | ||
4.0 | 6.0 | 4.4 | ||
Class 150lb | 3.0 | 2.2 | ||
Class 300lb | 7.7 | 5.65 | ||
?用途
新一代偏心半球閥（DN25～DN1600，PN0.6～10.0MPa）是我公司和合肥通用機械研究院密封室、湖北工業大學等科研院所針對該閥介質及使用的工況條件,對國內多家鋼廠、選礦廠,火力發電廠、洗煤廠進行廣泛調研后,對現行使用的典型閥門進行磨損失效分析的基礎上,根據液固兩相(濕式)和氣固兩相(干式)流的沖蝕磨料磨損理論聯合研制、開發的硬密封偏心半球閥新產品。其結構上采用偏心楔緊原理，通過傳動機構達到楔緊、調節、啟閉的作用。其設計原理如下圖圓偏心及其展開平面上楔形角變化圖。
該系列閥門無論是從結構的設計還是材料的選用,均以抗介質的沖蝕磨料磨損為基本設計思想和選用原則,因此具有較高的先進性和很高的耐磨損性。該系列閥門適用于礦山、洗煤、輸煤、冶金、燃煤電廠、造紙等行業濕式或干式輸漿、輸灰等耐磨場合
新一代硬密封偏心半球閥采用先進的新技術、新工藝、新材料、新結構,克服了軟密封面易沖蝕、球冠面被覆橡膠層、一旦在關閉狀態有雜物卡阻密封副之間時，橡膠面將受損從而導致使用壽命短的致命缺陷,大大提高了閥門的使用壽命,比傳統軟密封偏心半球閥使用壽命提高5～10倍,該系列閥門主要適用介質為礦漿、煤漿、礦粉、干灰、煤粉、水泥、紙漿、料水混合物、粉氣混合物等。使用溫度≤350℃。
?結構特點
1、端部為法蘭連接。傳動方式為電動、氣動、電-液動、手動、蝸輪傳動等?？膳浜线h控系統對閥門進行遠控和集控,實現自動控制。
2、密封副在啟閉過程中無磨損,不積渣,不堵塞,流道通暢。全通徑設計,流速無任何部件阻隔,不易被雜物卡阻。全通式結構較閘閥、蝶閥等閥門阻尼小,減少了壓力降和振動,從而較大限度地減少磨損。 閥門開啟后與管道形成一完整的直線通道,閥座與球體脫離,灰渣無法殘留、附著和堆積。閥門啟閉靈活、不堵塞、不積渣、確保流程暢通。同時密封面不被直接沖刷，適合高流速場合，使用壽命長。
3、易于維修,在打開閥蓋后即可實行在線維修（不必將閥體從管線上拆下,即可將內件取出進行檢修）。能有效減少裝置停車,降低成本。是閘閥、截止閥、Y型閥、球閥的理想更新?lián)Q代產品。
硬密封偏心半球閥特別之處：
