產品簡介：

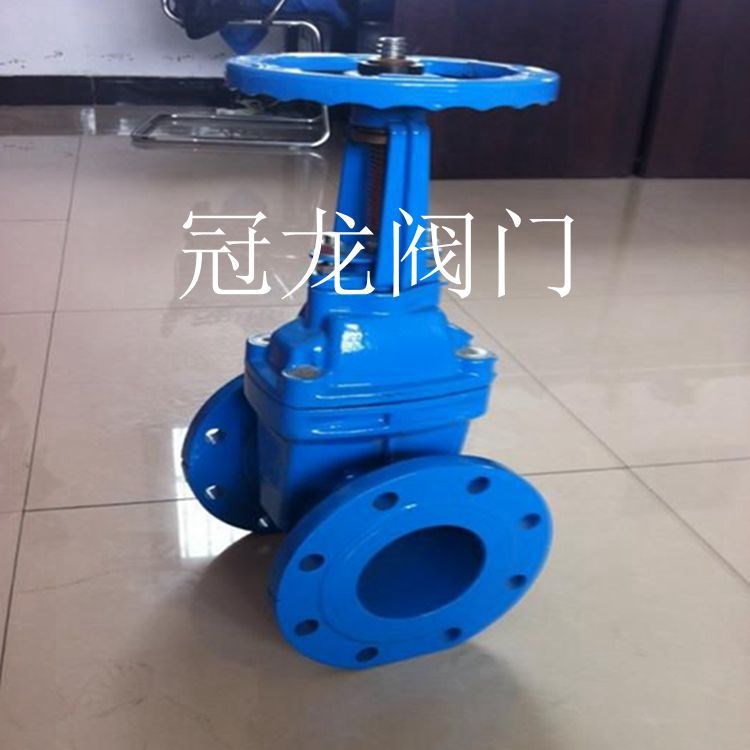

Z45X軟密封閘閥是傳統閘閥的換代產品，利用彈性閘板產生微量變形的補償作用，達到良好的密封效果，該閥具有開關輕巧，密封，彈性記憶佳及使用壽命長等優點，可廣泛應用于自來水、污水、建筑、食品、電力、醫藥、冶金、輕紡、能源系統等流體管線上作為調節和截流裝置使用。
【產品特點】
1、平底式閥座:
傳統的閘閥往往在通水洗管后即因外物諸如石頭，木塊，水泥，紙屑，雜物等淤積于閥底凹槽內。容易造成無法關閉緊密而形成漏水現象，Z45X軟密封閘閥底部采用與水管相同的平底設計，不易造成雜物淤積，使流體通暢無阻
2、整體包膠：
閥板采用高品質的橡膠進行整體內，外包膠，國內較好的橡膠硫化技術使得硫化后的閥板能夠的幾何尺寸，且橡膠與球墨鑄鐵閘板連接牢靠，不易脫落及彈性記憶佳。
3、耐腐蝕:
閥體采用粉沫環氧樹脂涂裝，可防止閥體的腐蝕與生銹，并可用于污水系統。
4、不易碎裂:
以往傳統鑄鐵閘閥常因外物擊中，碰撞或重疊而造成斷裂等現象。由于本閥改用球墨鑄鐵，此種情形已可大幅度減少。
5、三“O”型環密封圈:
由于閥桿采用三“0”型環密封圈密封設計，可減少開關時的磨擦阻力，大幅減少漏水現象及可以不停水施工更換密封圈。
6、有助生飲:
由于閥體內部以無毒性環氧樹脂涂裝，閘板的內外表面均以橡膠完全包覆而不至于出現銹水或腐蝕現象，可供生飲。
7、精鑄閥體
閥體采用精密鑄造，的幾何尺寸使得閥體內部無需任何精加工即可閥門的密封性。
8重量輕
本閥采用球墨鑄造而成，重量較傳統閘閥重量減輕約20%-30%。安裝維修方便。
【技術參數】
公稱通徑 | DN（mm） | 50～2000 | |||
公稱壓力 | PN（MPa） | 0.6 | 1.0 | 1.6 | |
試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 | |
密封試驗 | 0.66 | 1.1 | 1.76 | ||
氣密封試驗 | 0.6 | 0.6 | 0.6 | ||
適用介質 | 空氣、水、污水、油品等。 | ||||
驅動形式 | 手動、蝸桿蝸輪傳動、氣傳動、電傳動。 | ||||
零件名稱 | 材料 | ||||
閥 體 | 球墨鑄鐵、灰鑄鐵 | ||||
密封圈 | NBR | ||||
閥 蓋 | 球墨鑄鐵、灰鑄鐵 | ||||
O-RING | NBR | ||||
防塵罩 | NBR | ||||
固定螺栓 | 鋼制或鍍鋅螺栓 | ||||
傳動帽 | 球墨鑄鐵、灰鑄鐵 | ||||
手 輪 | 灰鑄鐵 | ||||
【安裝故障消除】
1、Z45X軟密封閘閥填料處滲漏
（1）填料壓蓋太松，可均勻地將壓緊填料壓蓋用的螺母旋緊。
（2）填料圈數不夠，應增加填料。
（3）填料由于使用過久或保存不當失效，應更換新填料，更換時須注意各圈間的接頭應交叉錯開1200。
2、Z45X軟密封閘閥閘板和閥座密封面間
（1）密封面間夾有污物，可沖洗消除之。
（2）密封面如有損傷，應重新研磨，必要時可重新堆焊及加工，研磨的密封面必須平整，其粗糙度不得低于0.4。
3、Z45X軟密封閘閥閥體和閥蓋連接處滲漏螺母擰得不緊或松緊不均勻,可重新調整之。
(1)法蘭密封面上有損傷（直的溝紋或槽痕等）應進行修正。
(2)墊片損壞，應更換新墊片。
4、Z45X軟密封閘閥閥桿傳動不靈活
（1）填料壓得過緊，應適當擰松填料壓蓋上的螺母。
（2）填料壓蓋位置不正，使閥桿卡住，應均勻地擰動填料壓蓋
