加工定制
是
品牌
昌暉
型號
SWP7011-Ex
類型
智能壓力控制器

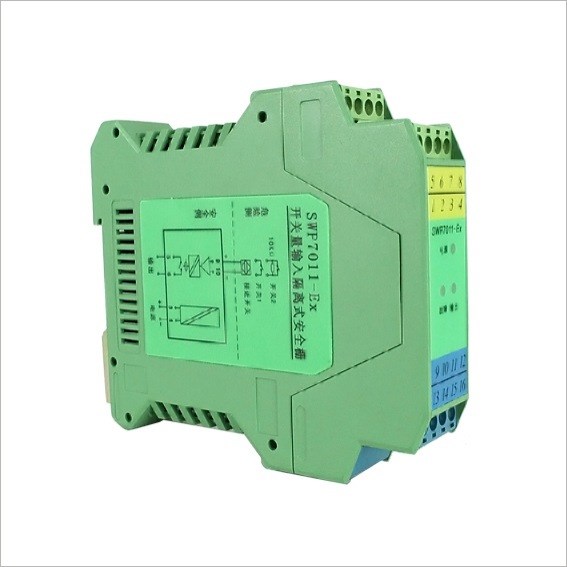

安全柵SWP7011-Ex SWP7111-Ex 開關量輸入隔離式安全柵SWP7018-Ex SWP7013-Ex SWP7113-Ex SWP7019-Ex
將來自危險區的無源開關或接近開關輸入信號，通過隔離安全柵傳輸到安全區輸出，具有接近開關斷線檢測功能，且輸入和輸出可置為正、反相控制。該產品需獨立供電，電源、輸入和輸出三隔離，本安端和非本安端絕緣強度高達2500V,a.c.。
規格參數 | 說 明 |
防爆標記 | [Exia]ⅡC |
適應場所 | 安裝在安全場所，可與具有ⅡA、ⅡB、ⅡC危險氣體的0區危險場所本安儀表相連。 |
供電電壓 | 20～35VDC |
電源保護 | 電源反向保護 |
電源功耗 | （24V供電，繼電器觸點閉合時）： （24V供電，晶體管導通時）： ≤1.2W（SWP7011-Ex） ≤1W（SWP7013-Ex) ≤2.2W（SWP7111-Ex） ≤1.8W（SWP7113-Ex) ≤2.4W（SWP7018-Ex） ≤2.0W（SWP7019-Ex) |
危險區信號輸入 | 開關、接近開關 開路電壓：≈8V 短路電流：≈8mA |
安全區信號輸出 | 繼電器輸出特性： 響應時間：≤20ms 驅動能力：250V，a.c.,2A或30V，d.c.,2A，電阻性負載 晶體管輸出特性： 外部供電：≤40V,d.c.，電流輸出：≤40mA（有短路保護） 晶體管集電集輸出：高電平：VCC, 低電平：≤2.5V 晶體管發射極輸出：高電平：VCC-2.5V,低電平：≤0.5V |
輸出特性 （設置為同相控制時） | 現場開關閉合或輸入回路電流>2.1mA,輸出繼電器閉合,通道綠色指示燈亮 現場開關開路或輸入回路電流<1.2mA,輸出繼電器開路, 通道綠色指示燈滅 |
輸入和輸出 正反相控制設置 | K1置為ON時為反相控制，為OFF時為同相控制。 |
斷線檢測功能設置 | K2置為OFF時為開啟斷線檢測功能，為ON時關閉斷線檢測功能。 注：當以開關為輸入信號，需要斷線檢測時，需在開關兩端并聯10KΩ電阻。 |
電磁兼容性 | 符合GB/T18268工業設備應用要求 |
使用環境溫度 | -20～+60℃ |
重量 | 約150g |
連接的現場設備 | 符合DIN19234的NAMUR接近開關、開關等現場設備 （包括本安型的壓力開關、溫度開關、液位開關等） |
型號規格 | 說 明 | |
SWP7011-Ex | 一進一出 | 危險區輸入：開關、接近開關輸入 安全區輸出：繼電器輸出 |
SWP7111-Ex | 一進二出 | |
SWP7018-Ex | 二進二出 | |
SWP7013-Ex | 一進一出 | 危險區輸入：開關、接近開關輸入 安全區輸出：晶體管輸出 |
SWP7113-Ex | 一進二出 | |
SWP7019-Ex | 二進二出 | |
