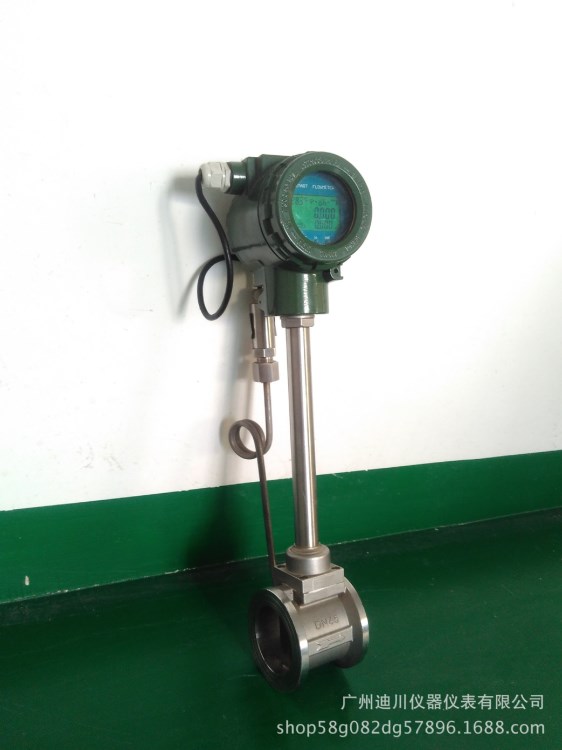

LUGB系列智能渦街流量計

本產品采用有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較先進，理想的流量儀表。主要用于工業管道介質流體的流量測量,如氣體、液體，蒸氣等多種介質。其特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度，壓力，溫度，粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小。儀表參數能長期穩定。可靠性高,可在-20℃～+250℃的工作溫度范圍內工作。現場顯示4-20mA輸出型渦街流量計，24V直流電源供電，現場液晶顯示。

聯系人：陳先生 手機：13751853853 QQ：2511301958
LUGB系列智能渦街流量計原理
旋渦發生體迎流面寬度為d，表體通徑為D，即可得到以下關系式這種旋渦稱為卡門旋渦，如右圖所示，旋渦列在旋渦發生體下游非對稱地排列。
設旋渦的發生頻率為f，　管道內體積流量qv為
hfdnwenue-kfddkjiuwp
qv=旋渦發生體兩側弓形面積與管道橫截面面積之比
K=斯特勞哈爾數
K除與旋渦發生體、管道的幾何尺寸有關外，還與斯特勞哈爾數有關。斯特勞哈爾數為無量綱參數，它與旋渦發生體形狀及雷諾數有關，圖2所示為圓柱狀旋渦發生體的斯特勞哈爾數與管道雷諾數的關系圖。由圖可見，在ReD=3×105～6×103范圍內，Sr可視為常數，這是儀表正常工作范圍.式1--旋渦發生體兩側平均流速，m/sm--πD2U/4=πD2mdf/4Sr 　

即儀表系數在一定雷諾數范圍內僅與旋渦發生體及管道的形狀尺寸等有關。但是作為流量計在物料平衡及能源計量中需檢測質量流量，這時流量計的輸出信號應同時監測體積流量和流體密度，流體物性和組分對流量計量還是有直接影響的。

·脈沖電流遠傳信號 4～20 mA,傳輸距離為1000m
·測量介質：空氣，氮氣， 氣體，液體，蒸氣
·法蘭連接式口徑選擇DN15、DN100、DN150、DN200
正常測量流量范圍 液體，氣體流量測量范圍見表2； 蒸氣流量范圍見表3
·測量精度 1.0級0.5級
·防護等級 IP65
·高溫–25℃～150℃ -25℃～250℃
·輸出信號脈沖電壓輸出信號 高電平8～10V 低電平0.7～1.3V
·脈沖占空比約50%,傳輸距離為100m
·被測介質溫度:常溫–25℃～100℃
·儀表使用環境溫度:-25℃～+55℃ 濕度:5～90% RH50℃
·材質不銹鋼, 鋁合金
·電源DC24V或鋰電池3.6V
·口徑規格法蘭卡裝式口徑選擇 DN25，DN32，DN50，DN80，DN100
·防爆等級本安型iaIIbT3-T6
