品牌
昌暉
型號
SWP-RP-C801-02
加工定制
是
測量精度
詳細電詢商家
結構型式
詳細電詢商家
顯示方式
詳細電詢商家
外形尺寸
詳細電詢商家（mm）
開孔尺寸
詳細電詢商家（mm）

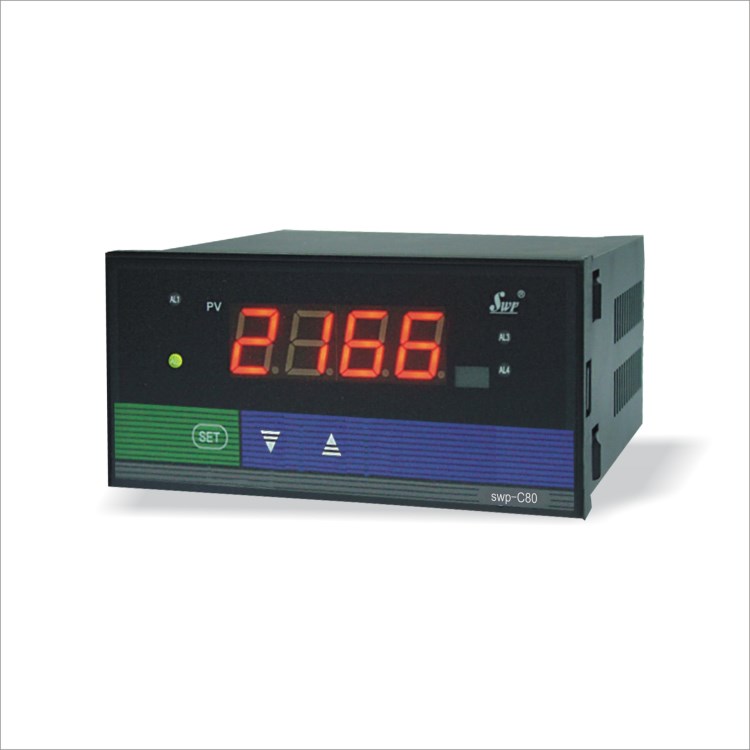

香港昌暉SWP-RP系列轉速表 昌暉轉速表SWP-RP-C801-02
詳細電詢：029-86691828-802 聯系人：王凱卓 QQ:2737175544
規 格 | 說 明 |
輸入信號 | 頻率信號 f≤15Kcps，幅度≥0.2V 開關量信號 |
測量范圍 | 0-15KHZ |
測量精度 | 0.1HZ |
分 辨 率 | ±1字 |
顯示方式 | 六位LED顯示，可同時顯示（轉速和頻率）或（線速度和轉速）顯示0-999999字 |
控制方式 | 位式ON / OFF 帶回差 |
輸出信號 | 模擬量輸出 ·DC 0-10 mA (負載電阻≤750W ) ·DC 4-20 mA(負載電阻≤500W) ·DC 0-5 V (輸出電阻≤250W ) ·DC 1-5 V (輸出電阻≤250W) 繼電器控制輸出──繼電器ON/OFF帶回差，AC220V/3A；DC24V/6A（阻性負載） 可控硅控制輸出──SCR（可控硅過零觸發脈沖）輸出,可觸發可控硅: 400V/100A 固態繼電器輸出──SSR（固態繼電器控制信號）輸出，6-24V/30mA NPN集電極開路輸出──OC門輸出，30VDC/100 mA |
通訊輸出 | 接口方式──標準串行雙向通信接口：RS-485 , RS-232C , RS-422等 波 特 率──300-9600bps 內部自由設定 |
饋電輸出 | DC 24 V , 負載≤30mA |
控制方式 | 可選擇控制，LED指示。控制方式為繼電器ON/OFF（用戶可自由設定） |
控制精度 | ±1字 |
報警方式 | 可選擇限報警，LED指示。報警方式為繼電器ON/OFF（用戶可自由設定） 可選擇繼電器上下限報警輸出 , LED 指示 |
報警精度 | ±1字 |
打印控制 | 直接配接各型串行打印機(如LQ-300K，TPuP系列微打等)，打印接口為RS-232C |
打印精度 | 同儀表精度 |
參數設定 | ·面板輕觸式按鍵數字設定 ·參數設定值斷電后永久保存 ·參數設定值密碼鎖定 |
保護方式 | ·輸入超/欠量程報警 ·工作異常自動復位 ·電源欠壓自動復位 |
聯機通訊 | 通訊接口為二線制、三線制或四線制（如RS-485、RS-232C、RS-422等），波特率300-9600bps可由儀表內部參數自由設定。接口和主機可采用光電隔離，通訊距離可達1.2公里。系統采用主──從通訊方式，整個控制回路只需一根二（三、四）芯電纜，即可實現與上位機通訊。 |
使用環境 | 環境溫度 0-50℃ 相對濕度 ≤85%RH ·避免強腐蝕氣體 |
供電電壓 | 常 規 型 ·AC 220 V + 10 -15% ( 50 Hz ±2 Hz )線性電源供電 特 殊 型 ·AC 85-260 V─開關電源供電 ·DC 24 V±2 V─開關電源供電 |
功 耗 | ·≤5W（AC220V線性電源供電） ·≤4W（AC85-260V開關電源供電） ·≤4W（DC24V開關電源供電） |
結 構 | 標準卡入式 |
重 量 | ·420 g ( AC 220V線性電源供電 ) · 260 g ( 開關電源供電 ) |
型 號 | 代 碼 | 說 明 | |||||||||
SWP-RP- | □ | □ | □□ | -□ | □ | -□ | -□ | □ | -□ | -□ | SWP系列轉速表 |
外形特征 | C S | 橫式儀表 豎式儀表 | |||||||||
外形尺寸 | 4 8 9 | 96×48mm,48×96mm 160×80mm,80×160mm 96×96mm | |||||||||
控制作用 | 01 03 | 測量顯示 三位控制 | |||||||||
通訊方式 | 0 2 4 8 | 無通訊 通訊接口為RS-232 通訊接口為RS-422 通訊接口為RS-485 | |||||||||
輸出方式 | 0 1 2 3 4 5 6 7 | 無控制輸出 繼電器觸點 電流4-20mA 電流0-10 mA 電壓1-5V 電壓0-5V SCR-過零觸發脈沖 SSR-固態繼電器 | |||||||||
輸入方式 | □ | A：集電極開路信號輸入（OC門） B：射極開路信號輸入（OE門） C：電平信號輸入 D：開關量輸入/觸點信號（無源） E：電流型脈沖信號輸入 | |||||||||
第一報警方式 | N H L | 無報警（可省略） AL1上限報警 AL1下限報警 | |||||||||
第二報警方式 | N H L | 無報警（可省略） AL2上限報警 AL2下限報警 | |||||||||
饋電輸出 | P | DC24V饋電輸出 | |||||||||
供電方式 | W T | DC24V供電 AC85-260V供電（開關電源） AC220V供電 | |||||||||
★以上C、E兩種輸入類型用戶訂貨時請提供輸入信號的幅值。如電流信號輸入時，要提供輸入信號為低時是多少毫安，輸入信號為高時是多少毫安。
★注：轉速表在訂貨時請提供轉速傳感器的技術指標。
