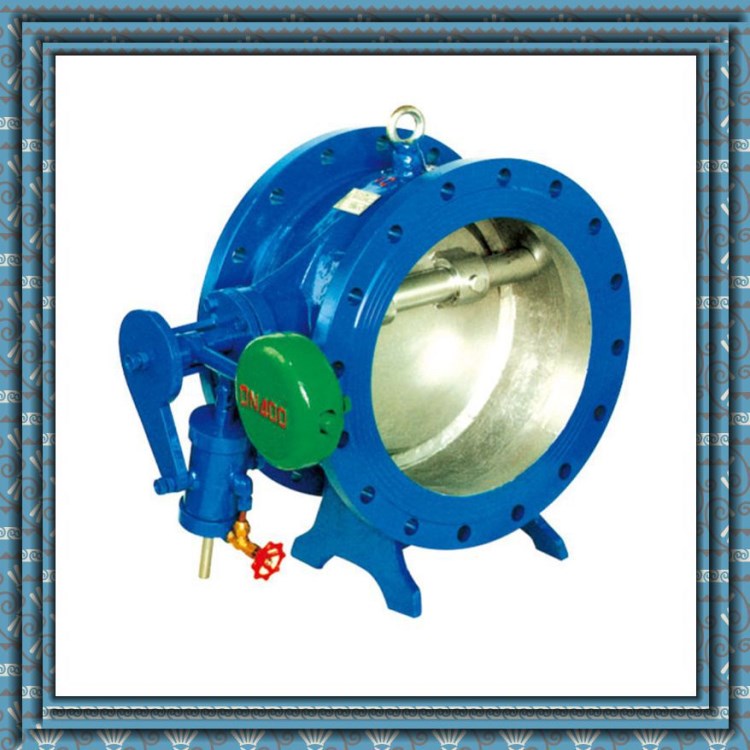

HH47X/H蝶式緩沖止回閥
一、蝶式緩沖止回閥產品概述：
H47XH47HHH47XHH47HH47XFHDH47X型碟式緩沖止回閥主要用于工業供水、污水處理廠的水泵出口處，防止中介質逆流。自動消除破壞性水錘，從而水泵和管路不受損壞。該閥門主要由閥體、閥瓣、緩沖裝置和微量調節閥裝成。該產品具有機構新穎、體積小、流體阻力小、運行平穩、密封、耐磨損、緩沖性能好等特點，是工業用水和城市排污的產品。
二、蝶式緩沖止回閥產品特點：
1、體形小、重量輕、結構長度只有旋啟式止回閥的三分之一左右。
2、緩閉系統性能優良，不受管道中介質的影響，閥瓣先速關后緩閉，可防止破環性水錘。
3、橡膠軟密封，封閉性能好，耐磨損，使用壽命長。
4、橡膠緩沖，啟閉平穩，無震動，無噪音。比老式止回閥流阻小，有明顯的節能效果。
三、蝶式緩沖止回閥主要零件材質:
零件名稱 | 閥體 | 蝶板 | 閥桿 | 填料 | 密封圈 |
材料 | 灰鑄鐵、鑄鋼 | 灰鑄鐵、鑄鋼、球墨鑄鐵 | 不銹鋼 | 聚四氟乙烯 | 丁腈橡膠 |
四、蝶式緩沖止回閥技術參數：
型號 | 公稱壓力 | 試驗壓力PSPN（MPa) | 工作壓力 | 介質溫度 | 適用介質 | |
PN（MPa) | 殼體 | 密封 | P（MPa) | （℃） | ||
H47X、H47H、Hh47x、Hh47H、H47XfHDH47X | 1 | 1.5 | 1.1 | 1 | 0～80℃ | 水、油品、海水、污水 |
1.6 | 2.4 | 1.75 | 1.6 | |||
2.5 | 3.75 | 2.75 | 2.5 | |||
五、蝶式緩沖止回閥外形連接尺寸：
公稱通徑 | L | H | B1 | B2 |
200 | 230 | 550 | 540 | 600 |
250 | 250 | 630 | 600 | 700 |
300 | 270 | 690 | 650 | 740 |
350 | 290 | 780 | 710 | 800 |
400 | 310 | 860 | 770 | 870 |
450 | 330 | 910 | 830 | 920 |
500 | 350 | 980 | 900 | 1000 |
600 | 390 | 1070 | 1090 | 1250 |
700 | 430 | 1220 | 1200 | 1360 |
800 | 470 | 1320 | 1320 | 1480 |
900 | 510 | 1430 | 1420 | 1580 |
1000 | 550 | 1550 | 1550 | 1700 |
1200 | 630 | 1800 | 1780 | 1950 |
1400 | 710 | 1980 | 2000 | 2175 |
訂貨須知：
訂貨時請填寫《規格書》或注明以下內容：
止回閥公稱通徑、流體性質（包括公稱壓力、溫度、粘度或酸堿性）、型號、閥體材質、連接方式、使用溫度、帶附件以便我們的為您正確選型。若已經由設計單位選定我司的型號，請按型號直接向我司銷售部訂購。當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們閥門的為您審核把關。
如有任何疑問,您可以聯系我們,我們一定會盡心盡力為您提供的服務。
