發貨說明：

電磁鐵型號H1003530，默認發貨直流電壓24V，額定功率16W，吸力40kg（前提：吸附的工件要求表面平整厚度在15mm以上完全貼合接觸的鐵塊），產品外形尺寸、螺紋孔要求和引線出線位置一律按照下面規格書要求發貨，如需要不同要求，請聯系店主進行說明修改。

默認發百世匯通快遞，如果不到，請聯系店主說明，不包含順豐快遞，順豐快遞一律到付。

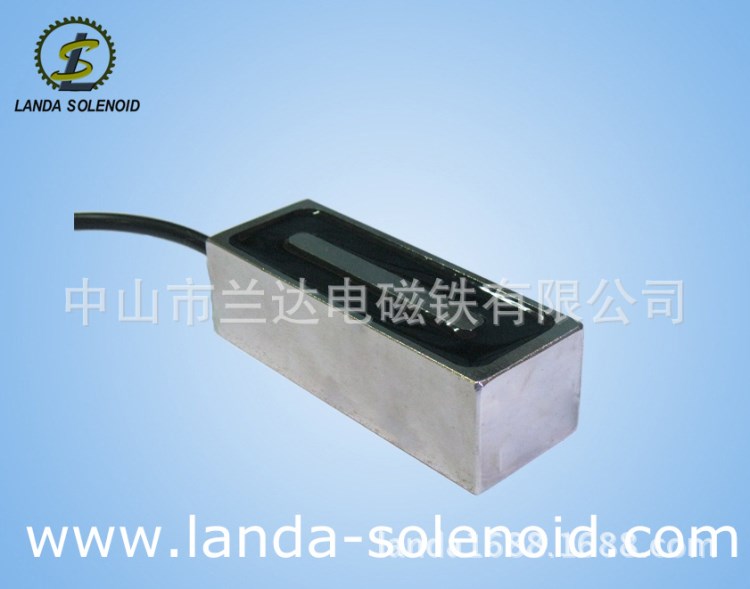

H1003530吸盤式電磁鐵

型號：H1003530

功率：16W（）

電壓：24VDC/36VDC

行程：0mm

力量：400N

H1003530規格書

規格書詳細介紹了產品參數，請仔細參詳，如果任何問題可以隨時咨詢店主！

中山市蘭達電磁鐵有限公司是一家的電磁鐵制造廠家，位于加工型企業密集的中山市，靠近廣州、深圳、香港、澳門等城市。設計

生產各類安防用品、智能鎖，運動器材、電器，各種自動化設備、機械、智能玩具、紡織器械等產品用電磁鐵（螺旋管）、機械手吸盤式電磁

鐵，價格合理，質量！可按客戶要求設計或按來樣設計生產，真誠希望能夠和貴司攜手合作！歡迎致電咨詢、洽談!

我司座落于“中國鎖都”中山市小欖鎮，交通便捷。本司設計、生產、銷售各類智能鎖、電器、器械等智能產品用電磁鐵，質量，價

格合理！歡迎來電咨詢、洽談。真誠希望能和貴司攜手合作！

工廠介紹：

車間縮影：

辦公一角

電磁鐵的分類方法

1．按動作方式：

保持式 如電磁離合器、電磁卡盤、起重電磁鐵等

吸引式 各種自動電器繼電器、接觸器、電磁閥門、電動錘、電鈴等

2． 照激磁線圈供電的種類： 直流、交流

3．按照動作速度：?燜俁鰲⒄６鰲⒀踴憾?

4.按銜鐵的運動方式：直動式、轉動式

5.按磁路的形狀： 開路導磁體如螺管式；閉路導磁體如盤式（起重電磁鐵）、拍合式、Ⅱ型、Ⅲ型（及E型）、裝甲螺管式

注： 一般在工業上根據結構，可以簡單的合并為三大類型：

拍合式： 盤式、Ⅱ型從原理上可歸到此類，該類行程短

螺管式： 行程長

E型： 行程介于上兩者之

電磁鐵設計的必需參數

電磁鐵設計的必需參數

一、行程的概念:

動鐵芯相對于完全吸入位置的位移，見下面的圖示：

二、力量:

電磁鐵通電就會產生力量,在相同功耗下，不同大小的行程位置力量的大小不同；在行程相同情況下，不同功耗力量也會不同；不同的功耗對應不同通電率（既是占空比）。通常規律是：⑴行程↑力量↓(⑵功耗↑力量↑。在電磁鐵應用時，應考慮安全性能，即對力量的測試應是電磁鐵在一定通電率下，溫升穩定后所測得的力量即為電磁鐵的力量，一般情況下，初始力量是溫升穩定后力量的1.5倍左右。如產品的通電率很低（一天只有幾次通斷，而且時間非常短）則可將安全系數降低至1.2倍。

三、通電率:

通電率的概念如下公式所示。即表示通電時間（On time）除以一個周期的時間（On time Off time），通電率的通俗叫法為占空比。例如：一個電磁鐵的通電時間為1秒，斷電時間為3秒，那么它通電率就為1/（1 3）＝25％

通電率是一個非常重要的參數，因為當電磁鐵被激勵是會導致線圈發熱，如果發熱過大會燒毀線圈。負載周期或者長通電時間,以及電磁鐵的功率和散熱決定了電磁鐵工作時的溫升，同時也決定了通電率。

四、絕緣等級

電磁鐵工作溫升,和工作時的環境溫度決定了電磁鐵需要的絕緣溫度等級.有以下等級分類：

A=105℃, E=120℃, B=130℃, F=155℃, H=180℃, 200=200℃, 220=220℃, 250=250℃

五：電源類型及功率

不同的輸入電流波形決定了電磁鐵的工作模式:應用中可能有的是:交流AC/直流DC (恒壓源,恒流源,電瓶,干電池, DC發電機,電容),整流濾波方式,電壓范圍,較大可供電流等因素利用二極管整流。

電磁鐵應用中,交流電磁鐵可以直接用交流電。直流電磁鐵則必須采用整流器轉換為直流.輸出力量在一定范圍內和電流(功率)成比例.電磁鐵達到磁飽和后力量不再隨電流(功率)增大.同樣,溫升和電流(功率)成正比.

六、電磁鐵的保護措施

如某些特殊場合，電磁鐵需要采用一些必要的保護措施，如增加過熱保護，過流保護以及電磁鐵驅動控制電路的保護。

七、環境因素和壽命

環境條件因素 以及 壽命需要 是在電磁鐵用料和表面處理方式選擇式的重要考慮因素.環境因素包括:溫度,濕度,磁場或電場;氣體,液體和固體污染或腐蝕.沖擊震動,振動等.

八、連接方式:安裝,電源,負載.和尺寸

安裝連接: a).外部螺栓b).電磁鐵外殼上的螺絲孔c).卡槽嵌入電源連接a).引線b).引線 端子c) Pin腳D. 187快連腳. E.其它

使用吸盤式電磁鐵的注意事項

吸盤式電磁鐵在通電狀態下可產生強勁吸附力，把它安裝在自動化設備中可對被吸附物體起到停止或者移動動作用。廣泛應用于自動化配送生產線、分揀機器、機械手、試驗設備、醫療設備、研磨、切削等自動化加工生產線上材料或者產品的輸送、傳送、控制，省電省力，安全，并可進行遠程操作。

使用注意事項：

一.被吸附物體表面應盡可能平整。

二.被吸附物體面積不宜小于電磁鐵吸合面。

三.被吸附物體必須是可導磁的材料，如電工鐵、低碳鋼、矽鋼片等。

四.被吸附物體必須具有足夠的厚度（5mm以上），一般情況不能低于電磁鐵壁厚。

Φ30*H17 L*W*H

提供吸盤式電磁鐵，小型吸盤電磁鐵，電磁吸盤

H3530吸盤式電磁鐵，主要用于三輥閘吸盤式電磁鐵，機械手吸盤式電磁鐵，自動化設備吸盤式電磁鐵，緊密磨床吸盤電磁鐵，剎車用吸盤式電磁鐵等各類自動化控制設備行業中。

中山市蘭達電磁鐵有限公司是一家設計電磁鐵、電磁閥，電磁泵，螺線管，電磁類產品），研發電磁鐵、電磁閥，電磁泵，螺線管，電磁類產品），制造電磁鐵、電磁閥，電磁泵，螺線管，電磁類產品），銷售電磁鐵、電磁閥，電磁泵，螺線管，電磁類產品）！

電磁鐵、電磁閥，電磁泵，螺線管，電磁類產品均是屬于非標元件均可以按照客戶要求及樣品設計，研發，制造，生產！



中山蘭達電磁鐵用途
1，汽車氙氣大燈動作機構（推拉式電磁鐵），汽車后尾箱，汽車變速箱，汽車方向盤鎖，汽車門鎖以及其他動作控制機構
2，洗衣機控制閥，飲水機控制閥，制冷機控制閥，電壓力鍋控制閥，咖啡機控制閥。
3，打印機噴墨閥，打印機進紙控制電磁鐵，噴碼機噴墨閥。
4，工業紡織機控制電磁鐵，工業縫紉機控制電磁鐵，制鞋機電磁鐵，電動射釘槍電磁鐵，邦定機用電磁鐵，激光雕刻電磁鐵，刻字機電磁鐵，電動沖床電磁鐵，考勤機電磁鐵，自動車床電磁鐵。
5，魔鬼鋼琴用電磁鐵，電子射擊游戲用電磁鐵，投幣游戲機用電磁鐵以及其他游樂設備用電磁鐵
6，自動噴淋系統用電磁鐵以及其他消防設備用電磁鐵，比如園林澆灌，大廈自動噴淋消防。
7，超市收銀機電磁鐵，超市儲物柜用電磁鐵，烤面包機用電磁鐵，各類玩具用電磁鐵，工藝禮品用電磁鐵，擠奶器電磁鐵。
8，IC以及磁卡刷卡系統電磁鐵，保險柜用電磁鐵?藶胂溆玫绱盤齬菝潘刂頻绱盤侗業緇盎玫绱盤杏λ返绱盤憑饈砸牽槌泄裨被?

電磁鐵的選購條件,需要了解以下的信息

1.行程要求?

行程:也就是滑桿到鐵芯的距離,或者是電磁鐵產生作用的距離,如推拉電磁鐵,拉動一個物件從位置1拉到位置2之間的距離,行程越大,力量越小
2.力量要求多大?
力量:就是電磁鐵通電后從一定行程產生的吸力或推拉力,如推拉電磁鐵,拉動一個物件從位置1拉到位置2所需要的力量,力量越大,功率越大
3.通電時間多長?

就是電磁鐵通電到斷電的時間,電磁鐵通電時間越長,溫升越大,功率越小,力量會變小
4.斷電時間多長?

就是電磁鐵斷電到通電的時間
5.電磁鐵的工作環境?
電磁鐵所使用環境的溫度,濕度,廠家在生產電磁鐵時好知道電磁鐵材料用等級去設計電磁鐵(國標耐溫等級A=105,E=120,B=130,F=155,H=180,N=200,C=220,單位攝氏度)

6.電磁鐵的使用電壓?

就是電磁鐵通電時所供給的電壓,是直流?還是交流?電壓是伏?

7.電磁鐵的供電方式?

就是給電磁鐵通電是用提供電壓,是干電池?電瓶?還是直流電源?恒壓源?電容?還是家用電?

8.電磁鐵的安裝方式?

l 連接部位的安裝方式:就是電磁鐵可動滑桿么與要求的作用部位連接,如推拉電磁鐵,電磁鐵芯軸拉動一個物件,芯軸與物件么連接,一般常見的有通過銷軸,掛軸,卡槽,掛孔,螺紋孔,連接板等

l 電磁鐵外框的安裝方式:就是電磁鐵么在使用物體上固定,一般常見有外框上有螺紋孔,卡槽,等

l 電磁鐵接電源的安裝方式:就是電磁鐵接使用電源的方式,一般常見有電線,端子電線,快接引腳,引腳插孔等
