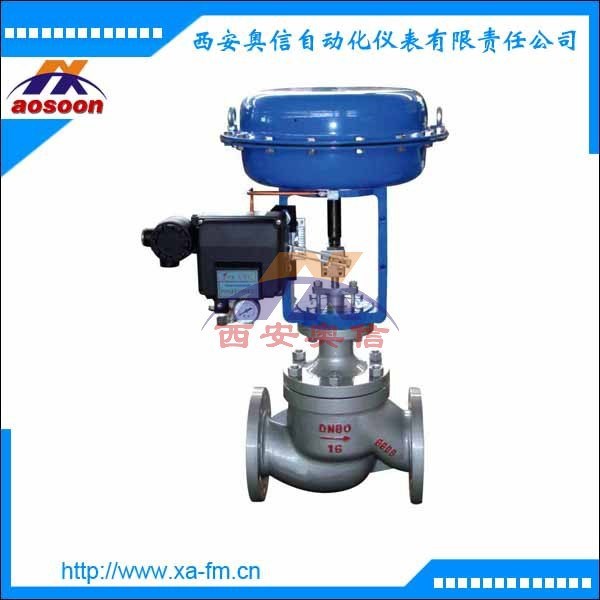

ZJHM-16 氣動調節閥 氣動套筒調節閥
產品描述
ZJHM氣動套筒薄膜調節閥,是由多彈簧氣動薄膜執行機構和直通低流阻平衡型套筒閥組成.具有結構緊湊,重量輕,動作靈敏,流體通道呈S流線型,壓降損失小,閥容量大,流量特性,配用電-氣閥門定位或氣動閥門定位器,可實現對工藝管路流體介質的自動調節控制,廣泛應用于控氣體,液體,蒸汽等介質的工藝參數如壓力,流量,溫度,液位等參數保持在給定值.特別適用于允許泄漏量小且閥前后壓差不大的場合。
技術參數
| 公稱通徑mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 閥座直徑mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
額定流量 系數Kv | 直線 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1100 | 1760 |
| 等百分比 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 |
| 額定行程L(mm) | 10 | 16 | 25 | 40 | 60 | 100 |
| 執行器型號 | ZHA/B-22 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 |
| 氣源壓力Ps(MPa) | 0.14~0.4 |
| 信號范圍Pr(KPa) | 20~100,40~200,80~240 段幅:20~60,60~100 |
| 電信號 | 4~20mA DC或0~10mA DC |
| 作用模式 | 氣開式(K)型,氣關式(B)型 |
| 流量特性 | 直線,等百分比,快開性 |
| 允許泄漏量(L/h) | 硬密封:1
