一、概述：

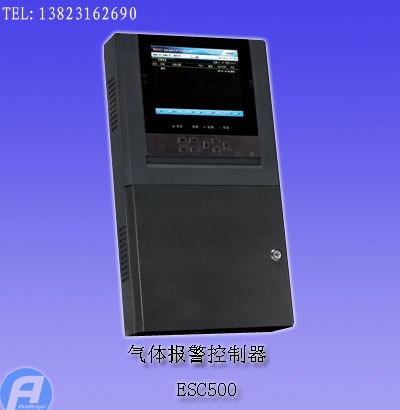

ESC500氣體報警控制器采用壁掛式安裝，使用8” 262K 色TFT LCD 液晶屏，能實時顯示探測器的濃度、狀態、物理地址等信息；ESC500有兩條總線，每條總線長達2km，每條總線上可接32個ESD500、ESD510探測器或ESD50C輸出控制模塊。
每條總線采用線型接線方式，ESD50C輸出模塊的動作條件可在ESC500上進行設置，動作成功可以反饋到ESC500上。ESC500控制器有8個可編程的繼電器，繼電器的動作條件由現場探測器或輸出控制模塊的狀態（正常、報警、故障）和ESC500控制器自身的狀態（有故障）以及用戶的邏輯設置決定。
ESC500報警控制系統由5個主要部分組成：ESC500控制器、ESD500探測器、ESD510探測器、ESD50C輸出控制模塊和ZHC3紅外遙控器組成。
二、性能特點：
1）工業用CAN總線控制器，具有信息仲裁機制，現場報警信息優先上傳
2）兩條CAN2.0總線輸入，每條總線多可接250臺設備
3）8寸TFT液晶，實時顯示和查詢現場探測器的濃度，狀態，物理位置等信息
4）8組可編程的繼電器輸出
5）具有RS485通訊接口，支持MODBUS RTU協議
6）安裝方式：壁掛
三、技術參數：
1、供電電源：85～240VAC/50～60Hz；18～32VDC
2、輸入信號：CAN2.0總線
3、通訊方式：RS485 (MODBUS RTU協議)
4、繼電器輸出：8組，觸點容量250VAC，5A；
5、電平或脈沖輸出可選
6、備用電源：使用24VDC供電，
7、建議使用本公司生產的備電ESBP2407
8、主體材料：Q235
9、重 量：5kg
10、消防認證：CCCF
11、執行標準：GB16808.1-2008
12、防護等級：IP44
13、溫度范圍：-10℃ ～ 40℃
14、濕度范圍：10～95%RH (無凝露)
