產品概述

1. 系統概述

“保瓦博士”DJK-800遠程監控管理系統是我公司自主研發的，專門用于市政路燈集中監控系統的監測與控制設備。也可對操作界面做稍許變更，應用于通訊基站、電機控制等。

DJK-800遠程監控管理系統具有極強的通信能力，具備自動網絡數據傳輸中繼能力，確保在照明控制所轄范圍內通信暢通；通訊符合FCC、CENELEC、Industry Canada、及Japanese MPT標準，與傳統的雙頻通信設備相比具有GSM/GPRS四頻段通信鏈路，信號范圍可覆蓋全球。監控操作只有授權管理人員才能更改參數和數據，系統數據不會丟失和篡改。系統實時監測與無線上傳各路燈線路電流、電壓、狀態等電參數，并具有良好的人機操作界面，界面功能直觀，操作方便，任何能連接Internet的地方都可對系統實施監控。

2. 技術特點及主要功能

1）通過手機卡（中國移動、聯通均可）GPRS網路實現對遠程設備（或路燈箱）的無線遠程控制、測量數據和報警信息的傳輸。

2）系統配備有專用的服務器，使現場遠程監控終端與用戶控制室的監控電腦通訊通暢，不會有數據丟失。

3）四遙功能：

A遙控，遠程遙控設備或路燈各線路的啟/停；

B遙測，遠程測量設備或路燈各線路三相電流與電壓等電參數；

C遙調，對設備進行遠程調節與參數設定，可與我公司的DL、NE、PG等照明智能節電設備進行遠程無縫對接；

D遙信，對遠程設備的非法開門、故障、部分路燈不亮、過壓欠壓、超載、防盜等信息實現無線遠程報警。

4）6路開關量的輸出信號，可遠程自動、手動或定時控制6臺設備或6路路燈的啟/停。

5）6路開關量的輸入信號，可遠程對6個故障、非法開門、接觸器狀態等報警信號進行報警提醒。

6）6路三相，共18個運行電流參數的采集與遠程傳輸；2路三相，共6個電壓信號的采集與遠程傳輸。

7）具有天文針定時控制功能，可設定當地的經緯度，根據日落日出的運行規律計算每天的開關燈時間，完成全夜燈、半夜燈自動開關控制。設備斷電數據不丟失，時鐘繼續走時，確保開關燈時間的準確性。

8）DJK-800出現通訊故障，或電信營運商在當地的通訊信號不穩定時，可手動切換到外部天文鐘或時間控制，使照明設備照常開關燈。

9）具有RS485、RS232接口可與數據傳輸模塊、電腦等設備通信。

10）中心服務器完整記錄監控歷史數據，包括用戶操作記錄、終端電能參數記錄、終端報警記錄；默認歷史記錄保存時間為3個月，長保存時間可根據用戶需求調整。

11）軟件實現版本自動更新，用戶可通過軟件自動更新功能隨時升級軟件，以獲得新升級改造的功能。

12）報警短信由中心服務器使用Internet實時推送，監控終端的手機卡無需開通語音和短信業務，只要開通GPRS套餐業務即可，較大層度節省工程運行及維護成本。

13）多達30種以上電子地圖，包括矢量地圖和衛星實景地圖，使用電子地圖實現對安裝分布在不同地域終端設備的運行情況一目了然。

14）完美的人機操作界面，界面功能直觀，操作方便。

3. 遠程監控管理系統基本組成

DJK-800遠程監控終端，包含：數據采集、運算及處理的中央控制器；數據及信號接收與發射的DTU通訊模塊；開關電源、輸入電源開關、6路輸出繼電器、蘑菇頂天線等元器件。DTU通訊模塊需安裝手機卡，手機卡由用戶自行購置。

用戶監控中心，這部分設備一般由用戶自行購置。包含：電腦，并連接Internet網；還可根據用戶的需求，由用戶配備打印機、大屏幕LED屏、報警語音卡及音箱等。

DJK-800遠程監控管理系統軟件，我司提供專用的監控管理軟件光盤，由用戶安裝在用戶監控中心監控電腦內，該軟件安裝方便，操作簡單。

監控系統專用服務器，用于處理、儲存、傳輸遠程監控終端與監控中心的各種數據和指令，該服務器已由我司購置，并放置于電信營運商內。的服務器運行環境，多路供電線路接入，同時配備不間斷電源，多種安全有效的控制略確保服務器每天24小時不間斷運作。

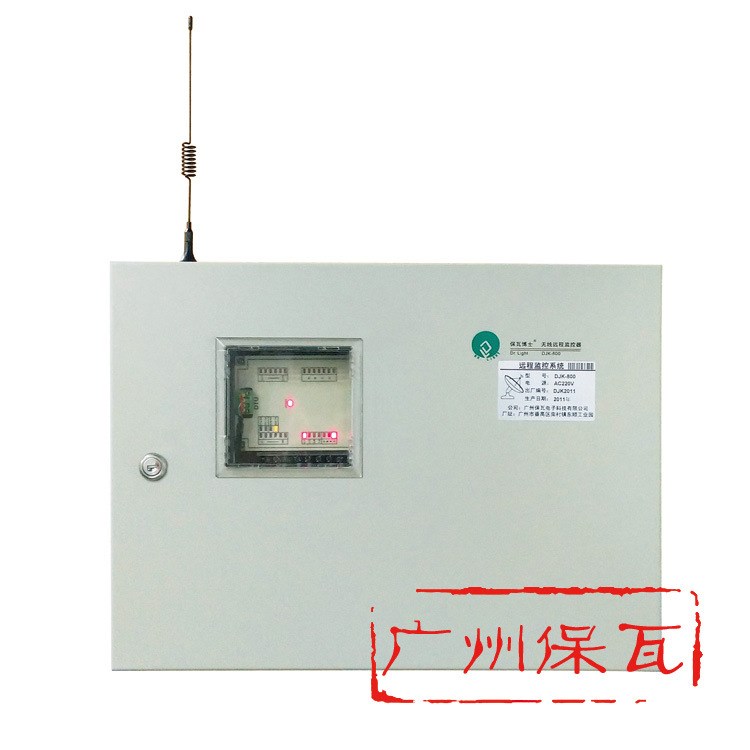

產品圖片

應用范圍

市政路燈、橋梁隧道照明、廠區路燈、高爾夫球場照明等的集中監測與控制；

油田抽油機的啟/停、電參數測量、開關門防盜報警、故障報警等的遠程監控；

通訊基站的遠程控制、防盜、預警、數據無線遠程傳輸；

廠區或礦區電機的集中遠程控制，運行參數的遠程傳輸，設備故障、防盜的遠程報警等。

組網模型

常見問題

Q：監控系統無法登錄？

A：使用客戶端程序進行登錄服務器時，登錄狀態信息會顯示在登錄界面的“連接狀態”區域。出現無法正常連接服務器的故障，可根據連接狀態信息判斷故障原因。下表列出各種連接狀態信息及狀態描述。

Q：更新特殊日子參數時，等待時間有時候比較長？

A：目前產品允許設定的較大特殊日子數為30個，即使用戶只修改了一個特殊日子，系統仍然把30個特殊日子的數據更新到終端。在傳輸30個特殊日子的過程中，視乎網絡環境情況，數據可能需要等待一段較長時間才能完成傳輸。

Q：點擊了手動開關燈按鈕后，為控制柜已經動作了，可監控系統的界面有時候要等待幾秒才能看到新的指示燈狀態？

A：用戶執行手動控制開關燈操作后，控制柜接收到指令并作出相應動作，動作完成后回傳數據給用戶監控系統，監控系統接收新回路狀態后更新界面的指示燈樣式。數據在傳輸過程中，一個操作指令從發出到另一端接收一般需要1.5秒到2秒的時間，按照這個時間推算，控制柜作出相應開關燈動作后，數據回傳給服務器，這個過程需要至少1.5秒的時間，服務器再把結果發送到監控用戶的電腦，并且基于本系統內部數據通訊協議的規范，界面指示燈樣式更新的時間往往比實際動作要延遲2~3秒或更久。

服務質量

公司擁有完善的產品供應體系，暢通的信息反饋體系，的技術服務體系，龐大的市場營銷體系，竭誠為您提供、、全面的服務，力爭成為您優先選擇的節能伙伴。為用戶創造價值，我們將主動服務做到用戶需求的前面，竭盡所能解決您所遇到的各種技術難題，無論您需要樣的服務，我們始終是您的堅強后盾!

質量：廣州保瓦電子科技有限公司努力塑造“為用戶服務，對用戶負責，讓用戶滿意”的企業形象，確定了明確的企業宗旨“為用戶提供高水平、高性、量的產品，為用戶提供使用上放心的節電產品，讓用戶得到滿意的售前售后服務，努力成為企事業單位節電服務的供應商”。我們向廣大用戶和社會鄭重承諾：

●提供產品的質量符合有關標準要求，嚴格執行合同中各項技術指標。

●采用較好的工藝和材料制造產品，對產品配套外購件承擔質量責任。

●提供的產品是全新且未使用過，符合有關標準規定的質量、規格和性能要求。

●當好用戶的參謀，向用戶介紹產品性能，解答使用要求，提供有關的技術資料，幫助用戶進行設備選型和改進設計，培訓操作維修人員，發現質量問題，在接到用戶通知后，24小時內作出答復或派人員前往處理，做到問題不解決，服務不停止。

●提供兩年質保期和終身免費技術咨詢服務。質保期內，任何機組本身的故障和組件損壞（人為原因或不可抗力因素除外）均由我司負責修理和更換。我司承諾質保期后，對產品進行終身的有償維修。

●定期進行現場巡檢及電話回訪。

●提供送貨、安裝、調試、培訓服務，用戶滿意后驗收，并同時填寫保修卡，提供良好的技術支持和售后服務。
