液壓壓力變送器油壓壓力變送器包括電容式或硅壓式壓力傳感器，產生作為諸如水管線、化學罐或 類似物的過程流體的壓力的函數的電輸出。壓力變送器安裝環境中環境參數多變，而其中的溫度會對壓力變送器的輸出結果 造成較大影響，如果不對輸出參數進行補償，則會令壓力傳感器輸出的數據產生較大誤差， 甚至長期失真。

　　液壓壓力變送器油壓壓力變送器因使用環境的不同具多種安裝方式、但普遍常見的有以下幾種安裝形式：短安裝是將壓力變送器直接安裝在管道上，通常是M20*1.5的螺紋，介質溫度不能高，腐蝕性不強、價格也比較合理；法蘭安裝的壓力變送器是變送器帶安裝法蘭與罐體上的配對法蘭用螺絲連接，有兩種單法蘭和雙法蘭，測壓力和差壓。此壓力變送器可以測量多種腐蝕性強的液體、氣體，300度的高溫介質，安裝方便但價格相對高一點；管安裝是由取壓管將壓力變送器與φ16管道用螺絲接頭連接，如果高溫需要冷凝處理，防腐蝕必須增加隔離罐加裝隔離液。價格相對便宜，性能相同，可測壓力和差壓。

　　JEF200型智能液壓壓力變送器油壓壓力變送器是一款高精度、高穩定性的智能化壓力測量產品。該產品采用數字技術在傳感器制造領域的新應用成果，結合國際先進的壓阻式壓力變送器設計制造技術，精密數字化溫度補償和非線性修正技術，一體化的結構設計和標準化的信號輸出，體積小、精度高、重量輕、量程覆蓋范圍寬，適用于各行業領域需要對流體壓力進行精密測量場所。

　　JEF200型智能壓力變送器可以兩線制方式工作，直接替代模擬兩線制 4～20mADC 輸出變送器。

　　二、特點

　　◆ 316L不銹鋼隔離膜片結構

　　◆ 高精度、全不銹鋼結構

　　◆ 抗干擾強、長期穩定性好

　　◆ 抗震動、抗沖擊

　　◆ 適用于常溫介質的測量,能長期穩定工作

　　◆ 形式結構多樣化，安裝使用方便

　　◆ 量程范圍寬，可測量絕壓、表壓和密封表壓

　　三、技術參數

　　項目參數

　　測量范圍-0.1MPa…0～100MPa

　　供電電壓15～28VDC

　　輸出信號4～20mADC,0/1～5VDC

　　精度(包括非線性，遲滯和重復性)±0.5%

　　零點溫度漂移±0.02%FS/℃

　　滿程溫度漂移±0.02%FS/℃

　　長期穩定性(1年)±0.2%FS/年（值）

　　絕源阻抗（500Vdc）100MΩ

　　過載壓力1.5倍滿量程

　　破壞壓力2倍滿量程

　　負載阻抗≤(U-15)/0.02(電流型) ≥10K(電壓型)

　　壓力循環(從零到滿量程)100萬次

　　補償溫度-10℃ ～ 80℃

　　工作溫度-30℃ ～ 80℃

　　貯存溫度-40℃ ～ 125℃

　　振動20g，20 ～2000Hz

　　沖擊(11mS)100g

　　防護等級IP65

　　接口及殼體不銹鋼1Cr18Ni9Ti

　　波紋膜片316L

　　O型密封圈氟橡膠

　　四、安裝

　　機械連接：

　　可以通過壓力管接頭(DIN3582外螺紋M20*1.5)(其他尺寸接頭可在訂貨時說明)，直接裝在液壓管路上。在關鍵應用場合(如劇烈震動或沖擊)，壓力管接頭可以通過微型軟管進行機械解耦。

　　五、外形尺寸

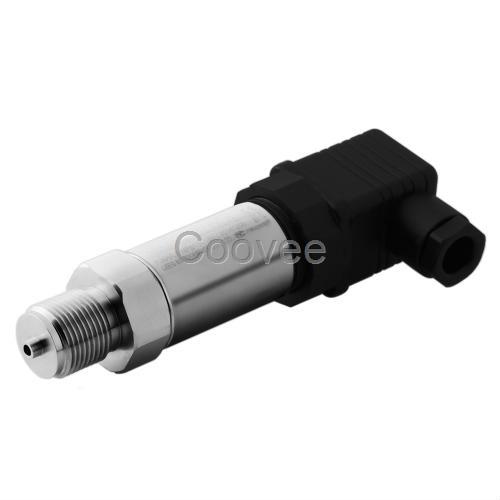

　　圖1:赫斯曼接頭出線

　　圖2：航空插件出線

　　圖3：防水直接出線

　　六、電氣連接：

　　出線方式密封等級兩線定義三線定義四線

　　赫斯曼IP66針1：電源

　　針2：信號針1：電源

　　針2：GND

　　針3：信號針1：電源

　　針2：電源-

　　針3:RS485A

　　針4：RS485B

　　航空插件IP65紅：電源

　　黃：信號紅：電源

　　黃：GND

　　藍：信號紅：電源

　　黃：電源-

　　藍：RS485A

　　綠：RS485B

　　防水出線IP68紅：電源

　　黃：信號紅：電源

　　黃：GND

　　藍：信號紅：電源

　　黃：電源-

　　藍：RS485A

　　綠：RS485B

　　七、質保

　　用戶在遵守使用和保護規則條件下,儀表自出廠日期起保修一年.一年后的維修在本公司進行。本公司隨時歡迎用戶來函、來電咨詢及提出建議。

　　液壓壓力變送器油壓壓力變送器以其具備的結構簡單、耐用度高和成本低廉等特點被廣泛應用于各種工業環境當中。通常情況下，變送器會進行溫度補償，但我們發現在溫度劇烈變化的環境中，其壓力值并不會隨著溫度改變而發生線性變化，如果僅僅通過瞬間溫度進行補償，會令補償后壓力值與實際壓力值產生較大偏差。

　　液壓壓力變送器油壓壓力變送器采用具有國際先進技術陶瓷傳感器，再配以高精密電子元件，經嚴格要求的工藝過程裝配而成。壓力變送器與使用的常規壓力變送器相比,有兩個不同的技術差別：一是測量元件采用新興的高精密陶瓷材料;二是測量元件內無中介液體，是完全固體的。
