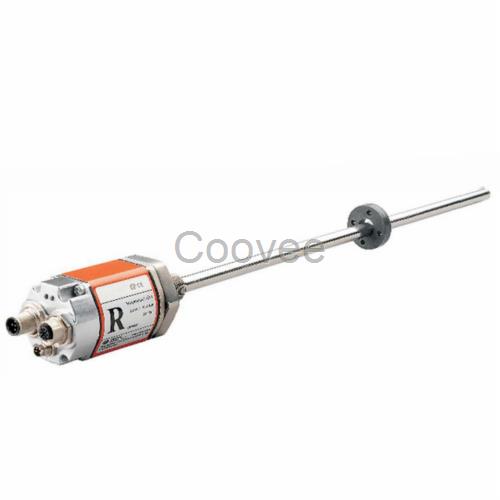

canbus磁致伸縮位移傳感器工作時，電子信號和處理系統發給磁致波導鋼絲激勵脈沖電流，該脈沖電流將產生一個圍繞波導鋼絲的旋轉磁場。位置磁鐵也產生一個固定的磁場。根據Widemanm效應，金屬隨其瞬間變形產生波導扭曲，使波導鋼絲產生磁致彈性伸縮，即形成一個磁致旋轉波。磁致旋轉波的傳播速度恒定。旋轉波沿著波導鋼絲以一定的速度向兩邊傳播。當它傳到波導鋼絲一端的波檢測器時被轉換成電信號，通過測量磁致旋轉波從位置磁鐵傳到波檢測器的時間就能確定位置磁鐵和波檢測器之間的距離。這樣，當倆部件產生相對運動，通過磁致旋轉波位移傳感器就可以確定被測部件的位置和速度。
canbus磁致伸縮位移傳感器的實際靜態特性輸出是條曲線而非直線。在實際工作中，為使儀表具有均勻刻度的讀數，常用一條擬合直線近似地代表實際的特性曲線、線性度(非線性誤差)就是這個近似程度的一個性能指標。擬合直線的選取有多種方法。如將零輸入和滿量程輸出點相連的理論直線作為擬合直線;或將與特性曲線上各點偏差的平方和為小的理論直線作為擬合直線，此擬合直線稱為小二乘法擬合直線。
1.堅固耐用，全封閉設計；
2.線性測量，輸出；
3.易于檢測，LED燈實時狀態監測；
4.數字技術，穩定；
5.非接觸測量方式，永不磨損；
6.高分辨率，較高可達1μm；
7.重復精度可達0.001%F·S；CANopen信號輸出；

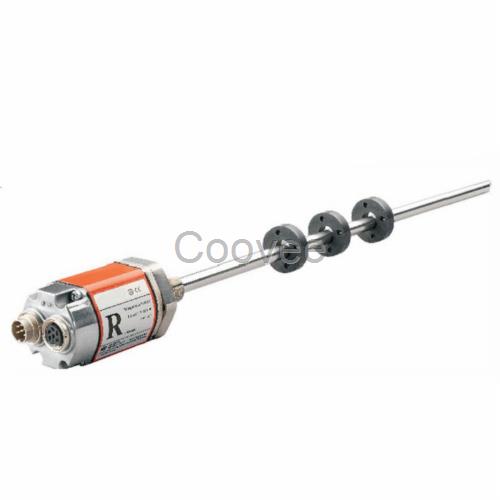

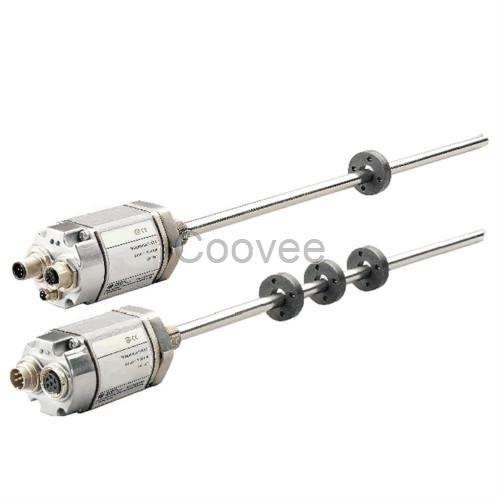

8.支持多磁環位置同時測量。
技術參數：
輸入
測量數據直線位移
測量行程50mm-7650mm，可根據用戶需要定制
測量個數1-3個位置
輸出
輸出CAN總線系統協議，ISO DIS 11898
CANOPENCIA標準DS-301 V3.0 Encoder Profile DS-406V3.1
傳輸速度1Mbit/s
更新時間1ms（量程≤1000mm）
2.0ms（量程≤2000mm）
3.0ms（量程≤3000mm）
精度
分辨率1/2/5/10/20/50/1000um
非線性度
