內置式油缸位移傳感器波導管是整個裝置核心部分，它是由鐵磁材料做出的測量軌道和內部裝設的波導絲及末端的阻尼元件等部分組成。外部鐵磁測量軌道出現故障，一般為安裝變形或劃傷斷裂，這些故障點可以很直觀發現，但現地檢查未見異常所以可排除故障發生的可能。波導管內部裝有波導絲，波導絲的材質為鐵鎳合金，材質特性較脆，輸出形式/工作電壓：4～20MADC/ 24VDC±10%。

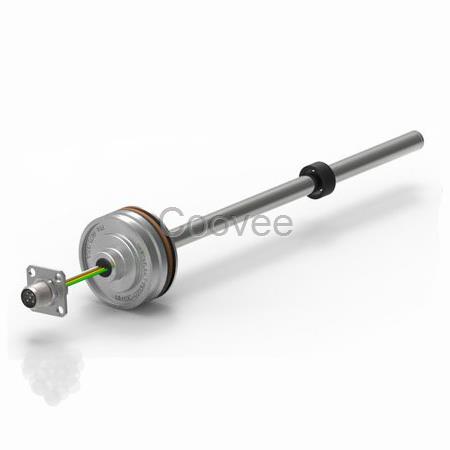

　　內置式油缸位移傳感器主要由測桿、電子倉、套在測桿上的非接觸的位置磁環和相應的電路板組成。工作時，電子倉發送一個電流激勵脈沖至波導絲回路，該脈沖會在波導絲周圍形成環形磁場。該磁場與位置磁環產生的磁場相遇時，由于磁致伸縮的作用，波導絲內會產生一個扭轉應力波脈沖信號。扭轉應力波以約2800m/s的速度從位置磁環所在的位置沿著波導絲傳回至電子倉內并被檢波裝置記錄下來。記錄下激勵脈沖與檢波裝置接收信號的時間差，結合扭轉應力波在波導絲中的傳播速度，即可確定位置磁環與基準點之間的距離。

　　結構緊湊：適用于對電子頭安裝空間有嚴格要求的場合，在工程機械有大量應用

　　堅固耐用：全封閉設計，適應惡劣環境，較高IP68防護等級

　　直線測量：輸出，無須歸零，多種信號接口可選

　　體積小，使用方便：標準信號輸出，免維護

　　永不磨損：連續非接觸測量

　　抗干擾、抗振動能力強

　　低功耗，有效減小系統發熱

　　全量程可調：100％可調零點和滿量程

　　高分辨率：分辨率較高1um

　　技術參數：

　　輸入

　　測量數據直線位移

　　測量行程50mm-2500mm，可根據用戶需要定制

　　測量個數一個

　　輸出

　　電壓0.5～4.5Vdc

　　控制器負載電阻：≥10kΩ）

　　電流4～20mA，20～4mA, 0～20mA，20～0mA

　　（小/大負載 0/250 Ω ）

　　精度

　　分辨率±0.1mm（50～400mm）

　　量程÷4096（＞400mm）

　　非線性度±0.1mm（50～400mm）

　　0.02%（＞400mm）

　　重復精度±0.1mm

　　更新時間2.0ms

　　工作條件

　　磁環速度任意

　　工作溫度-40～105℃

　　濕度/露點濕度90%，不能結露

　　溫度系數
