通風柜拉繩位移傳感器數字輸出大部分都是旋轉編碼器信號輸出，在選型前一定要確認自己的采集系統需要樣的編碼器，歐系PLC推薦使用推挽輸出類型，日韓系PLC也可以支持，單片機采集卡類采集用長線驅動。了解采集系統的頻率和測試物的運行速度，確認你選擇的分辨率可以使用。如果您不是很了解，那就告訴我們的客戶經理，有我們來幫您。

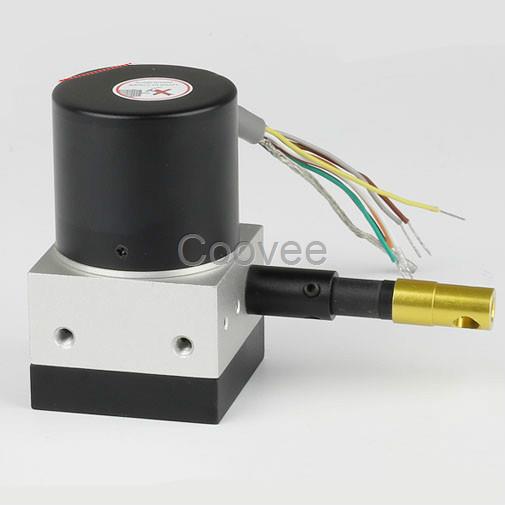

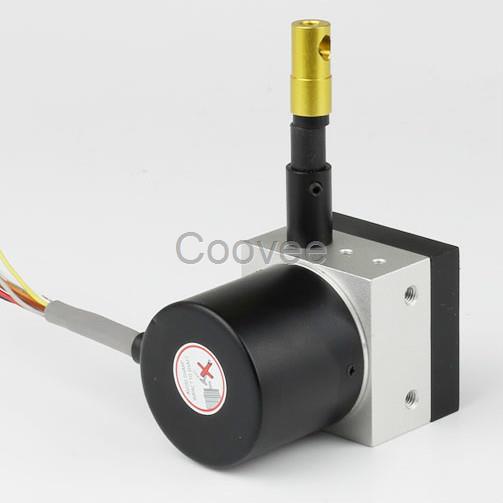

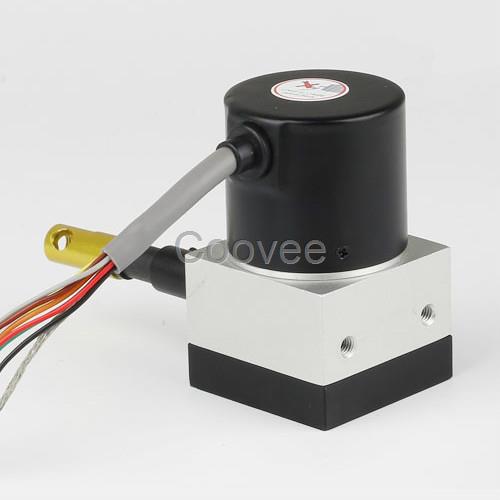

　　通風柜拉繩位移傳感器型號：MG-1000

　　線性精度：（通用型）0.25%FS；（精密型）0.05%~0.08%FS；

　　重復精度：0.01%FS～0.005%FS；

　　輸出信號：電流型（4～20mA；或20～4mA）；電壓型（0～10Vdc；或10～0Vdc）

　　電阻型（0～5kΩ；或0～10 kΩ）；

　　固定螺絲：M4mm；安裝方式：支架(兩個)

　　有效壽命：500萬次往復行程；保護等級：IP67

　　供電電壓：24VDC(脈沖型供電電壓：5~24VDC) 防震系數：50g 彈力系數：400-500g

　　產品本體安裝：

　　安裝支架孔距離：28±0.5mm

　　兩個支架之間距離：建議在40～55mm之間

　　安裝螺絲：M4

　　牽引螺絲安裝：M6

　　通風柜拉繩位移傳感器包括：拉頭，拉頭固定拉繩的始端；編碼器，編碼器的輸出端連接有一帶U形槽的滑輪，槽內纏繞有拉繩；具有U形槽的彈簧輪組件，U形槽內也纏繞有拉繩，拉繩的末端固定在所述彈簧輪組件內；以及一實現拉繩按照滑輪-轉向輪-彈簧輪組件的順序進行纏繞的轉向輪裝置。傳感器采用增量式編碼器，提高了位移傳感器的測量精度；使用了可以轉動的轉向輪、滑輪、彈簧輪，改變了傳統的繞繩方式，降低了拉繩在工作過程中的磨損；本實用新型利用了轉向輪、滑輪、彈簧輪上的U形槽實現了拉繩在拉出與收線過程中能夠整齊的排線，降低了使用時的噪音。

　　通風柜拉繩位移傳感器已經成為工業控制領域主要的高精度測量產品，拉繩位移傳感器是光電和機械位移傳感器在結構上的精巧集成，充分結合了光電傳感器和機械測量的優點，拉線位移傳感器特別適合適用于直線導軌系統，還適用于液壓氣缸系統、試驗機、伸縮系統，金屬板材機械，包裝機械，印刷機械，水平控制儀，建筑機械等相關尺寸測量和位置控制，電液伺服液壓試驗機的控制，能完全替代光柵尺使用。目前市場上使用的大行程拉繩位移傳感器其結構是帶有一個繞線盒和一個卷簧盒，其缺點是，由于自身體積大所以占用空間大，測量雖然可達到測量要求，但其精度及分辨率會因?yàn)槔@線輪直徑的增加而增大，并且成本高，安裝和調試不方便，生產效率低。
