開度位移傳感器 導葉位移傳感器是利用鋼索的變動長度來作為線性位置及線性速率的傳感器，此產品已經有許多實例證明可以在許多不同類型的工廠內做到非常多樣化的應用。這種屬于非關鍵性設備、外型輕巧并且容易安裝的儀表，在線性量測系統的應用裡的應用是相當廣泛，例如：醫學界中的骨質密度計、工業自動控制的沖撞測試、石化工業的Pump 起重機、水處理系統的閘門控制等。此拉繩位移傳感器具有多樣的輸出訊號，包含電壓、4-20mA電流訊號及數位訊號，能夠提供一個非常節省成本的方法來作為線性位置及線性速度訊號的回授。

　　開度位移傳感器 導葉位移傳感器的主要零件，包含有鋼索、轉盤、彈簧及感測元件。在操作上，這個傳感器被固定在現場，并且將傳感器的鋼索扣環扣在待測體的可移動部分，利用鋼索的長度變化來作監控。當待測體的可移動部分產生變化時，則扣在帶測體上的鋼索也會跟著變動，根據鋼索變動的情形，感測元件會產生一個輸出訊號，此訊號是與鋼索拉長的距離或速度變化成線性對應。前端的感測元件有可能是測位置的電位計，有可能是測數位位置訊號的編碼器或速度量測的轉速計。而彈簧則是對于鋼索保持固定的張力，可作為鋼索收縮的動力機械。

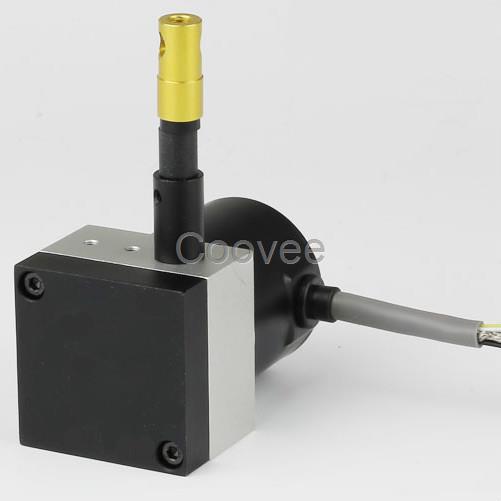

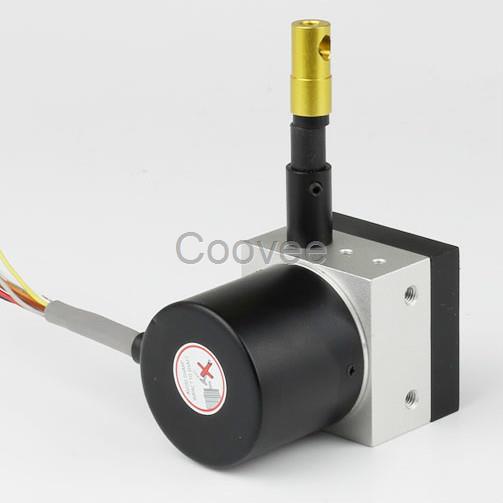

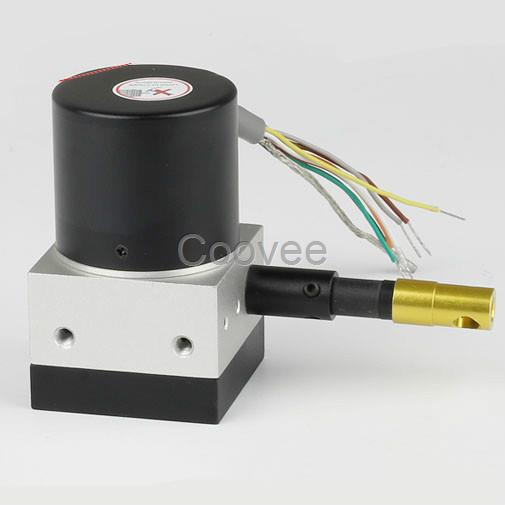

　　此款屬于微型開度位移傳感器 導葉位移傳感器，用來記錄測量長度0-450mm的線性距離、模擬量和數字量輸出，標準化接口，可以堅固耐用特別是適合短距離，高分辨率的場合。主要特點：安裝方便，設有備用安裝基準面，根據需要多種選擇;安裝空間小，安裝難度低;無需導向，機械公差不影響測量精度;廣泛應用于直線導軌系統，液壓氣缸系統、伸縮系統，倉儲位置定位，壓力機械，造紙機械，紡織機械，金屬板材機械，包裝機械，印刷機械，水平控制儀，建筑機械等相關尺寸測量和位置控制;可外接PLC 二次儀表，單片機等等采集系統

　　類別主要技術參數

　　信號輸出型式數字量輸出 P G模擬量輸出 V/MA/R G

　　輸出特性TL方波電壓（V）：0-5v、0-10v、1-5v

　　并行輸出、串行輸出、ssi接口、總線， profibus、CanOpen電流（MA）：4-20mA、0-20mA

　　RS485電阻（R）：0-5kΩ、0-10KΩ、其他

　　供電電壓DC5V、DC5-24VDC12V、DC24V

　　測量行程0-1000mm0-800mm

　　往復速度10001000

　　分辨力0.008、0.01、0.02、0.04等其他本質無窮小

　　線徑規格Φ0.6Φ0.6

　　線性精度0.05%FS0.1%FS

　　拉線材料不銹鋼不銹鋼

　　工作拉力約5N約5N

　　工作溫度-25℃～ 85℃-25℃～ 85℃

　　存儲溫度-35℃～ 95℃-35℃～ 95℃

　　重量500g500g

　　使用壽命
