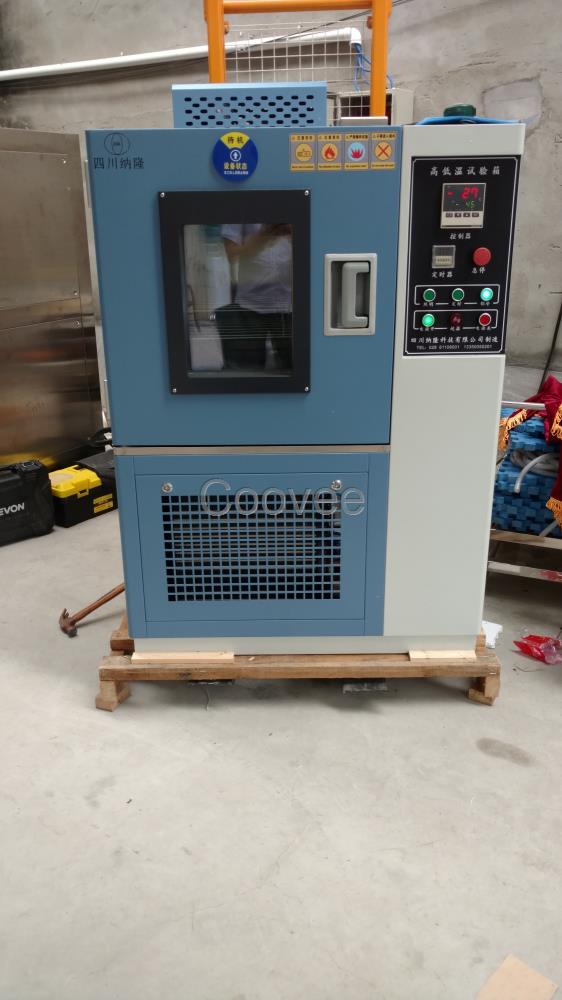

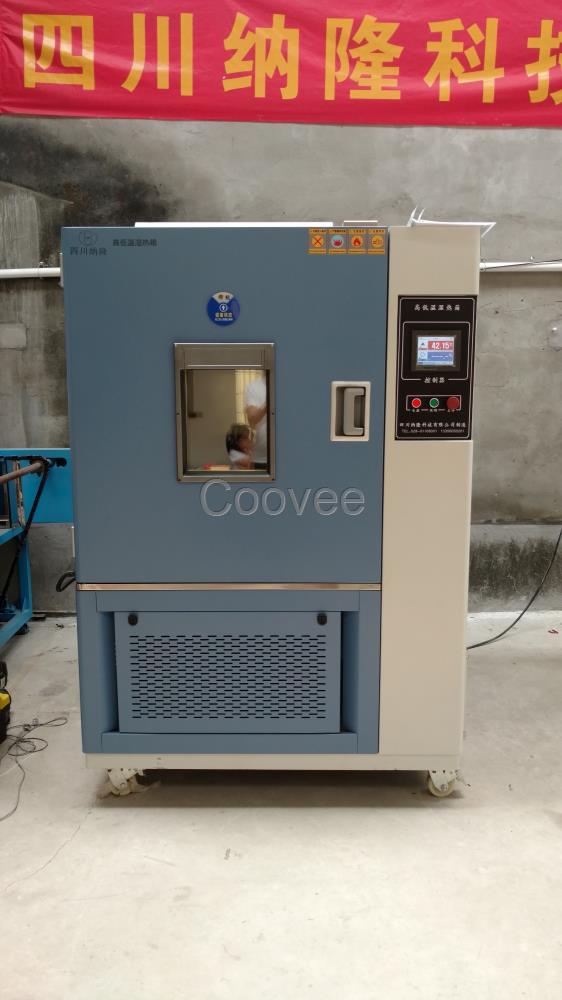

高低溫（濕熱）試驗箱

概述：

    NLGD(H)-L系列高低溫（濕熱）試驗箱適用于電子元器件、芯片、零部件、線纜、塑膠材料等產品、半成品，進行低溫、高溫（濕熱）循環工藝處理或性能檢測篩選。

NLGD(H)-L高低溫（濕熱）試驗箱采用PID智能調節（冷端輸出）控制方式，節省運行成本，控制穩定、可靠。選擇觸摸屏控制方式，可顯示、記錄實驗實時運行溫（濕）度曲線，通過上位機軟件可遠程控制管理。

NLG40D(H)-L高低溫（濕熱）試驗箱選型表

常規型號

NL150G40D（H）

60L

120L

210L

504L

810L

990L

內部尺寸

深mm

300

400

500

700

900

1000

寬mm

400

500

600

800

900

900

高mm

500

600

700

900

1000

1100

外部尺寸

深mm

1250

1350

1450

1650

1950

2050

寬mm

620

720

820

1020

1120

1120

高mm

1350

1450

1550

1750

1850

2050

性能指標

溫度范圍

-40～150℃

溫度指標

波動度≤1℃，溫度偏差≤±2℃

濕度范圍

標準型20%-98%RH，非標型10%～98%RH

濕度指標

+2～-3%RH（＞75%RH），±5%（≤75%RH）

升溫時間

25～130℃≤60min

降溫時間

25～-40℃≤65min

結構材質

外殼材質

冷軋鋼板靜電噴粉（白色）

內膽材質

不銹鋼板

保溫材質

硬質聚氨酯發泡+超細玻璃纖維

制冷系統

制冷方式

壓縮機機械制冷方式

制冷機組

“Tecumset”、“Bitzer”、“Dorin”、“Copeland”

換熱方式

風冷

水冷

濕熱系統

加濕方式

蒸汽式

加濕元件

NL高效加濕器

加熱方式

合金電加熱器

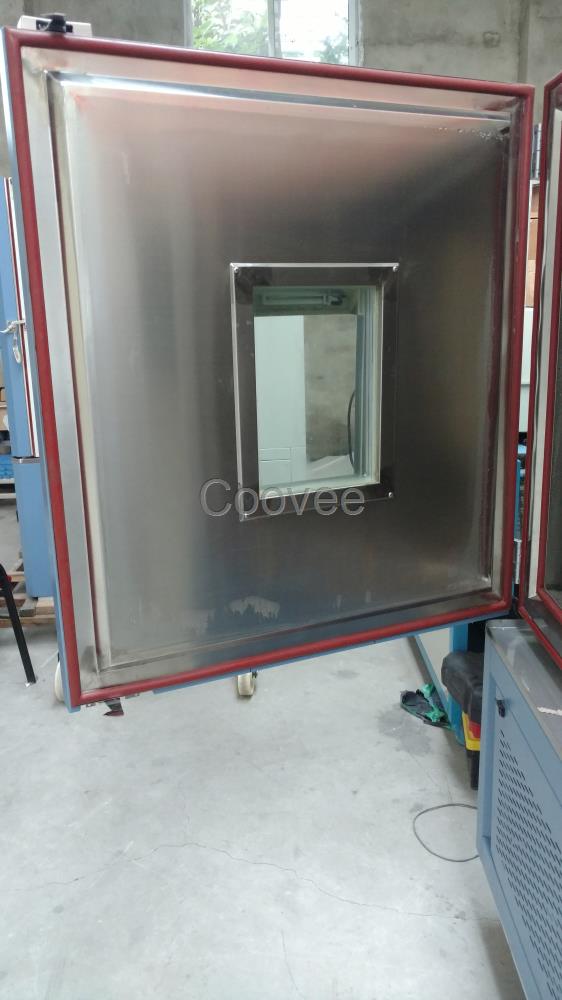

觀察窗

300×400mm（寬×高）

300×500mm（寬×高）

測試孔

?50mm

?100mm

數據儲存與擴展接口

可選SD卡、RS485、USB

裝機功率

Kw

2.5(3.5)

3 (4)

3.5(5)

5.5(7.5)

6.5(10.5)

7.5(11)

電源要求

380V±10%，50HZ±1，三相四線+接地線，保護接地電阻＜4Ω

環境條件

水冷設備

水溫：5℃≤水溫≤28℃可滿足所有技術指標， 28℃＜水溫＜33℃可正常使用（降溫時間會增加）
  壓力：0.3MPa～0.6MPa
  進出水壓差：≥0.2MPa

風冷設備

環境溫度：5℃≤室溫≤30℃可滿足所有技術指標

安放位置：四面空間應＞1米，當空間＜1米或環境溫度＞30℃時設備可能無法正常使用

滿足標準

GJB 150.3、GJB 150.4、GJB 150.9、GB/T 2423.(1-4)

聲明:

1.       除以上所列規格外，可根據用戶要求進行非標準產品設計、制造。

2.       因產品更新導致的參數、外觀更改，恕不另行通知。

NLG70D(H)-L高低溫（濕熱）試驗箱選型表

常規型號

NL150G70D(H)

60L

120L

210L

504L

810L

990L

內部尺寸

深mm

300

400

500

700

900

1000

寬mm

400

500

600

800

900

900

高mm

500

600

700

900

1000

1100

外部尺寸

深mm

1250

1350

1450

1650

1950

2050

寬mm

620

720

820

1020

1120

1120

高mm

1350

1450

1550

1750

1850

2050

性能指標

溫度范圍

-70～150℃

溫度指標

波動度≤1℃，溫度偏差≤±2℃

濕度范圍

標準型20%-98%RH，非標型10%～98%RH

濕度指標

+2～-3%RH（＞75%RH），±5%（≤75%RH）

升溫時間

25～130℃≤60min

降溫時間

25～-60℃≤85min

結構材質

外殼材質

冷軋鋼板靜電噴粉（白色）

內膽材質

不銹鋼板

保溫材質

硬質聚氨酯發泡+超細玻璃纖維

制冷系統

制冷方式

壓縮機機械制冷方式

制冷機組

“Tecumset”、“Bitzer”、“Dorin”、“Copeland”

換熱方式

風冷

水冷

濕熱系統

加濕方式

蒸汽式

加濕元件

NL高效加濕器

加熱方式

合金電加熱器

觀察窗

300×400mm（寬×高）

300×500mm（寬×高）

測試孔

?50mm

?100mm

數據儲存與擴展接口

可選SD卡、RS485、USB

裝機功率

Kw

4 (4.5)

4.5 (5.5)

6.5(7.5)

9.5(11.5)

10(12.5)

13(15.5)

電源要求

380V±10%，50HZ±1，三相四線+接地線，保護接地電阻＜4Ω

環境條件

水冷設備

水溫：5℃≤水溫≤28℃可滿足所有技術指標， 28℃＜水溫＜33℃可正常使用（降溫時間會增加）
  壓力：0.3MPa～0.6MPa
  進出水壓差：≥0.2MPa

風冷設備

環境溫度：5℃≤室溫≤30℃可滿足所有技術指標

安放位置：四面空間應＞1米，當空間＜1米或環境溫度＞30℃時設備可能無法正常使用

滿足標準

GJB 150.3、GJB 150.4、GJB 150.9、GB/T 2423.(1-4)

聲明:

1.       除以上所列規格外，可根據用戶要求進行非標準產品設計、制造。

2.       因產品更新導致的參數、外觀更改，恕不另行通知。
